Объём проекта

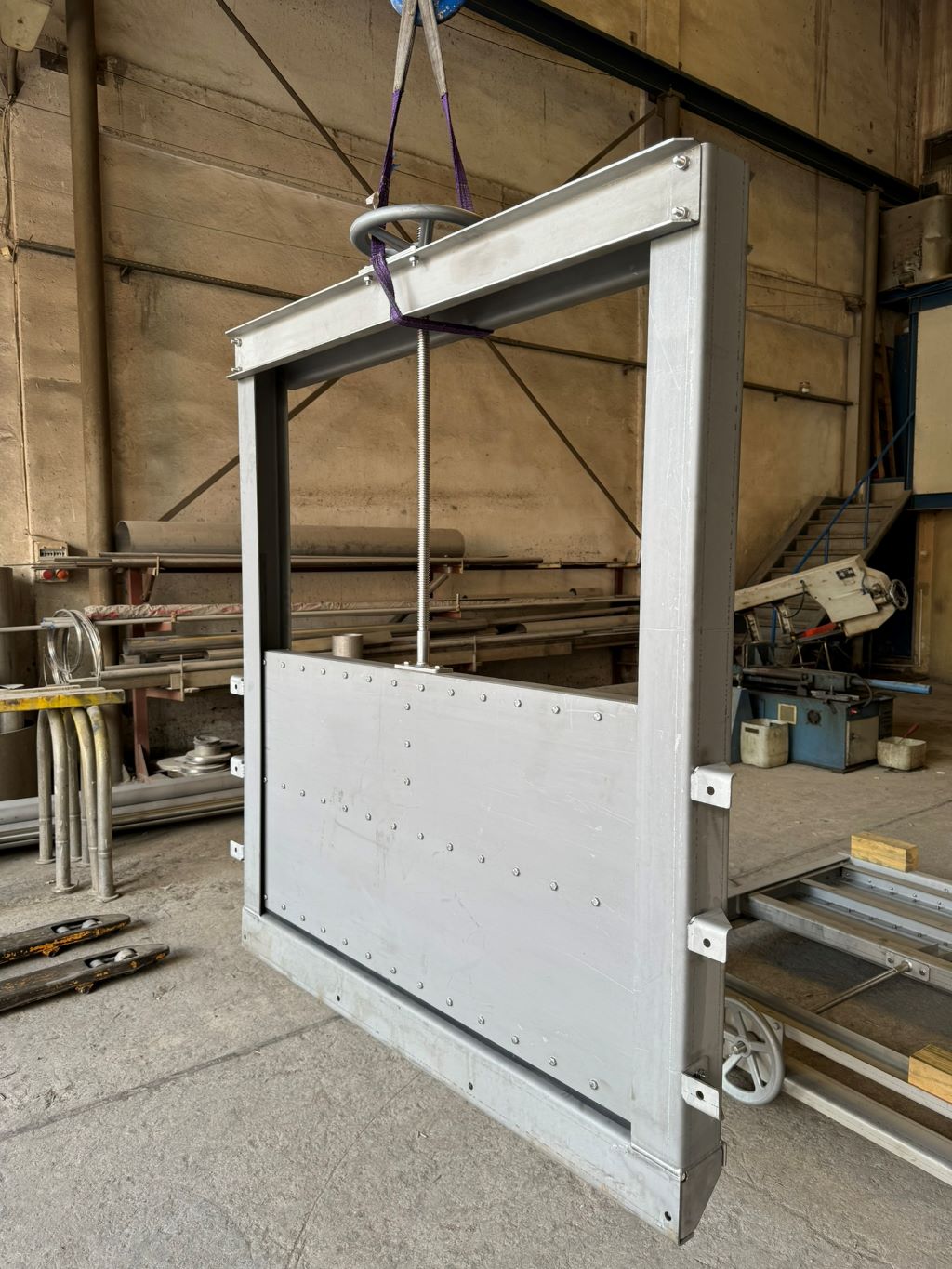

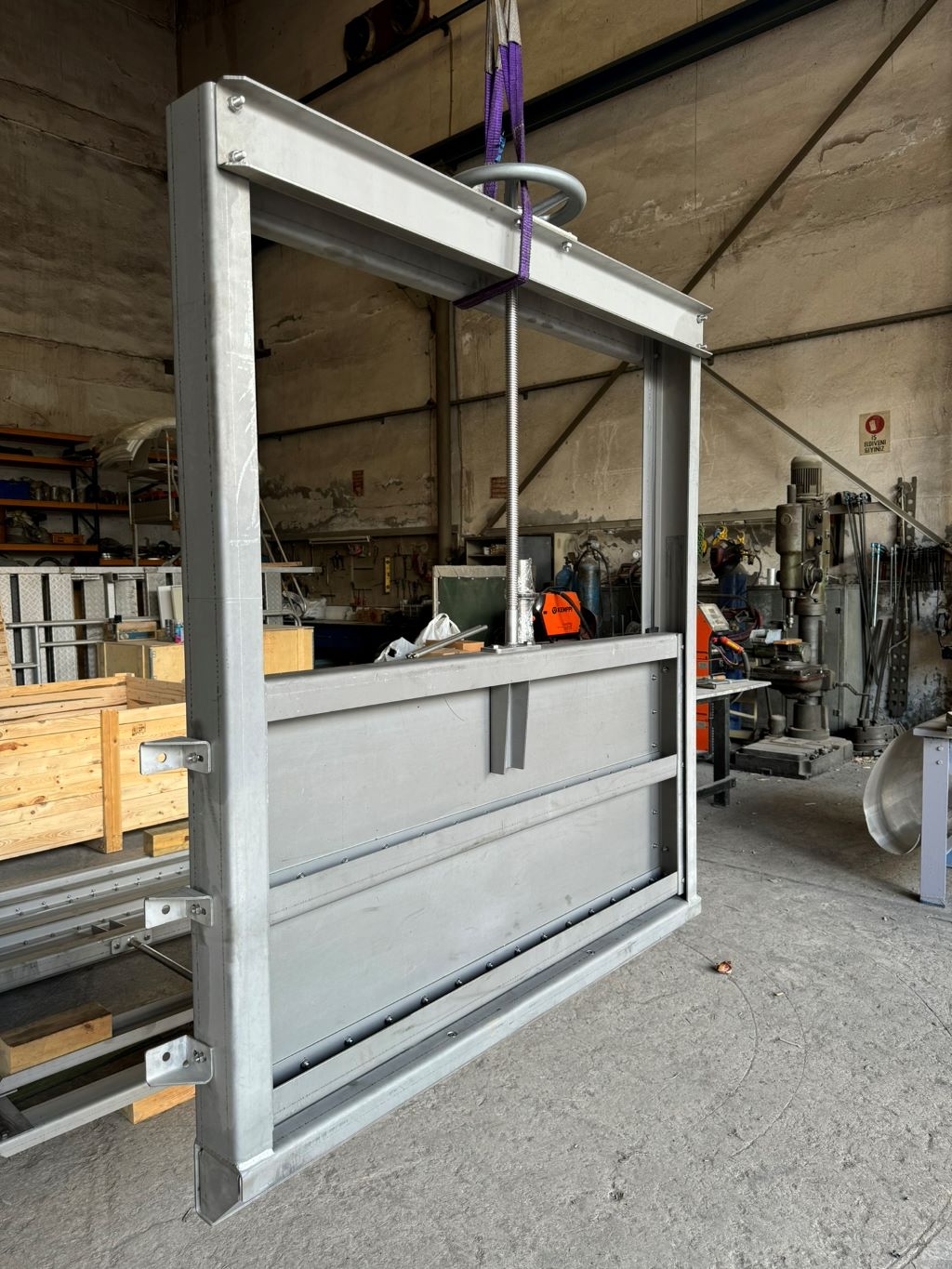

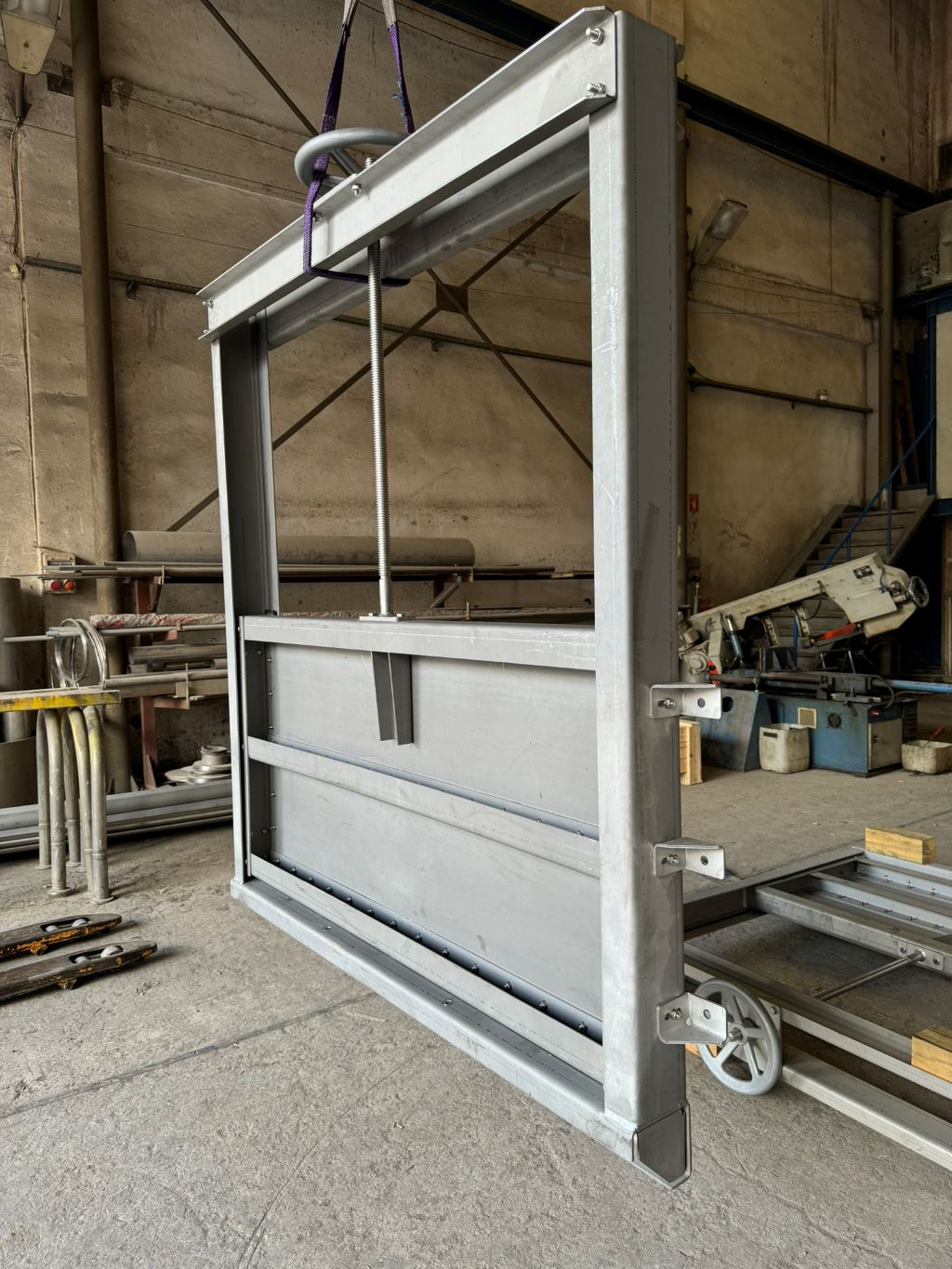

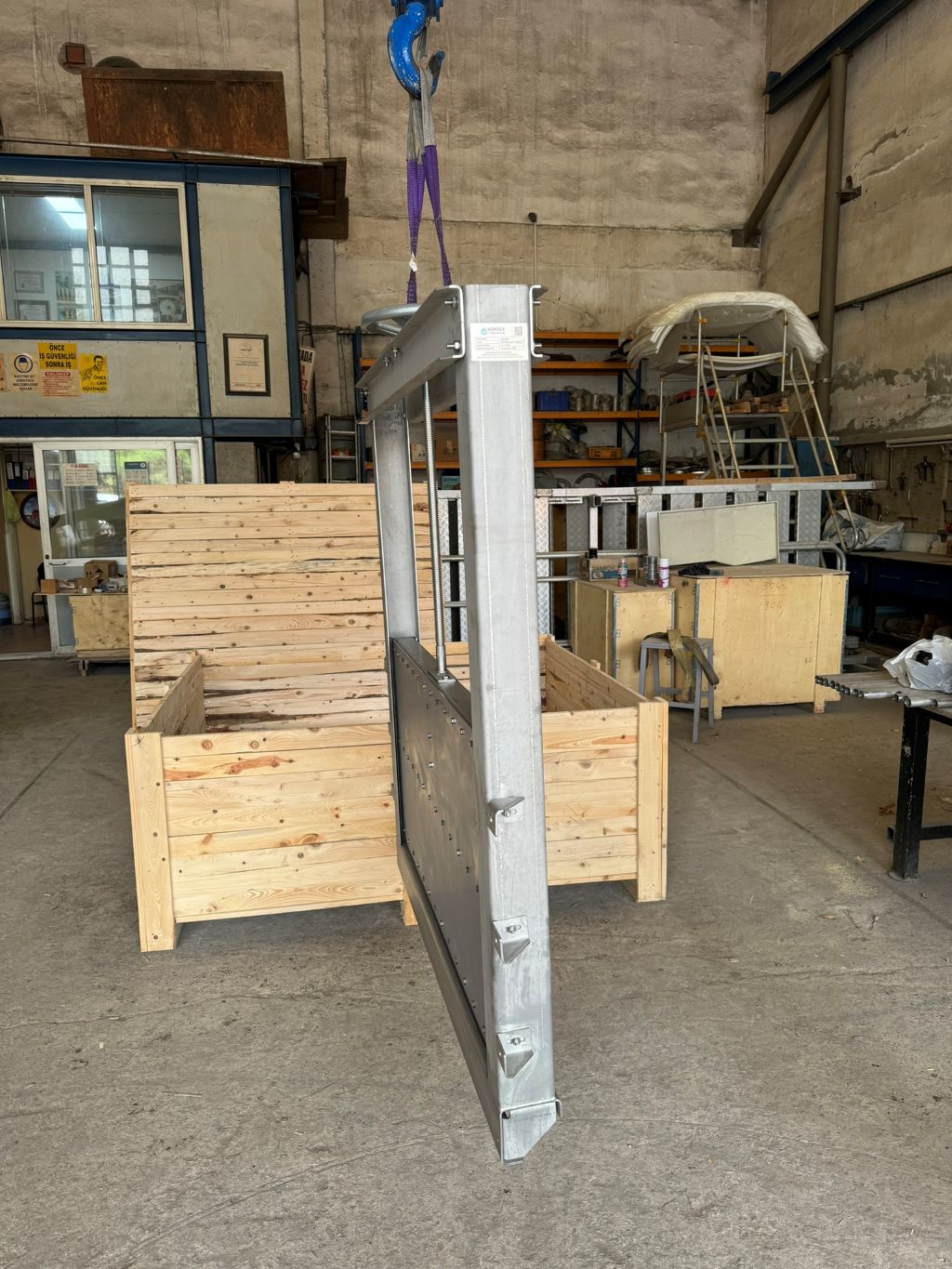

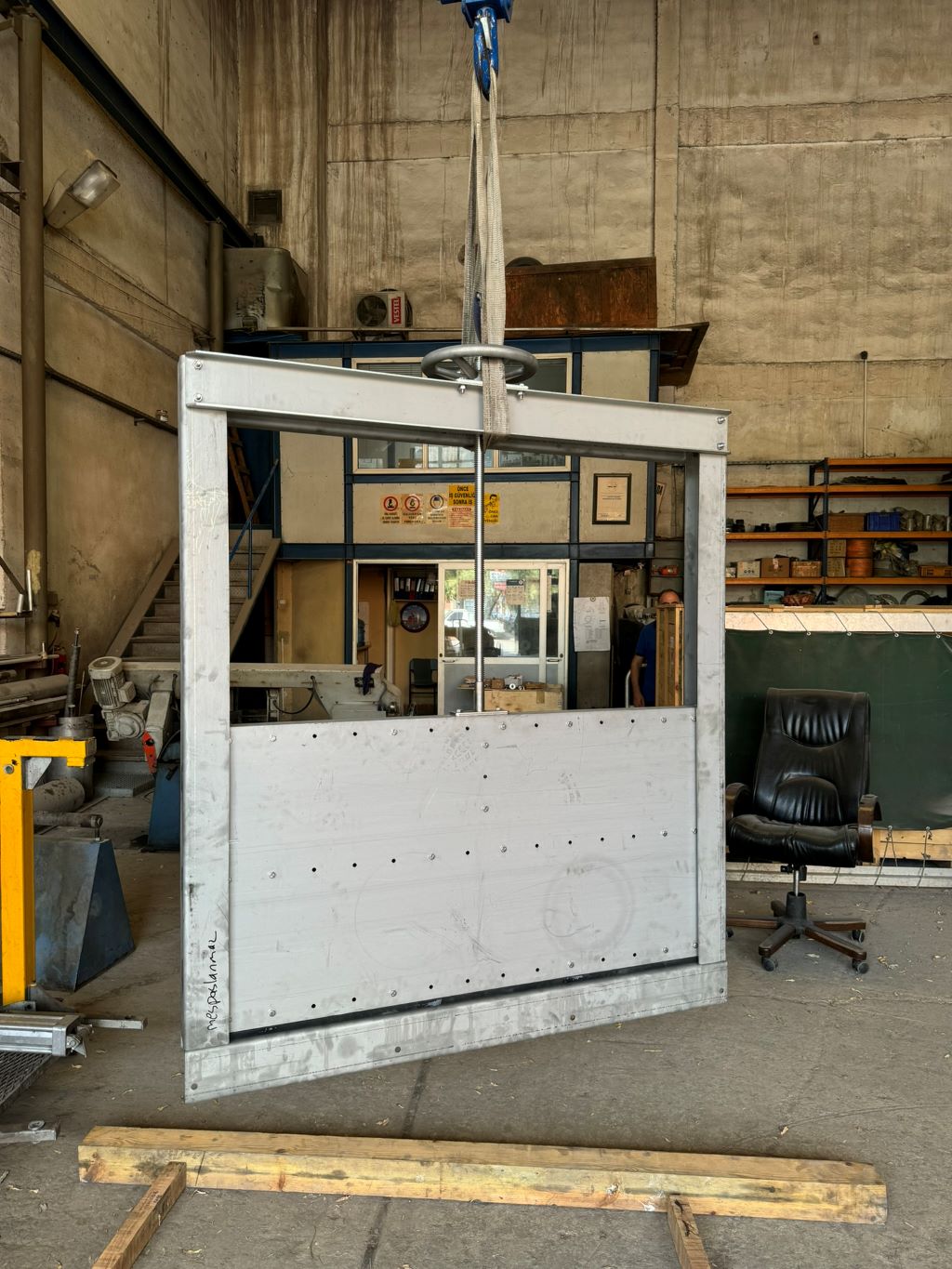

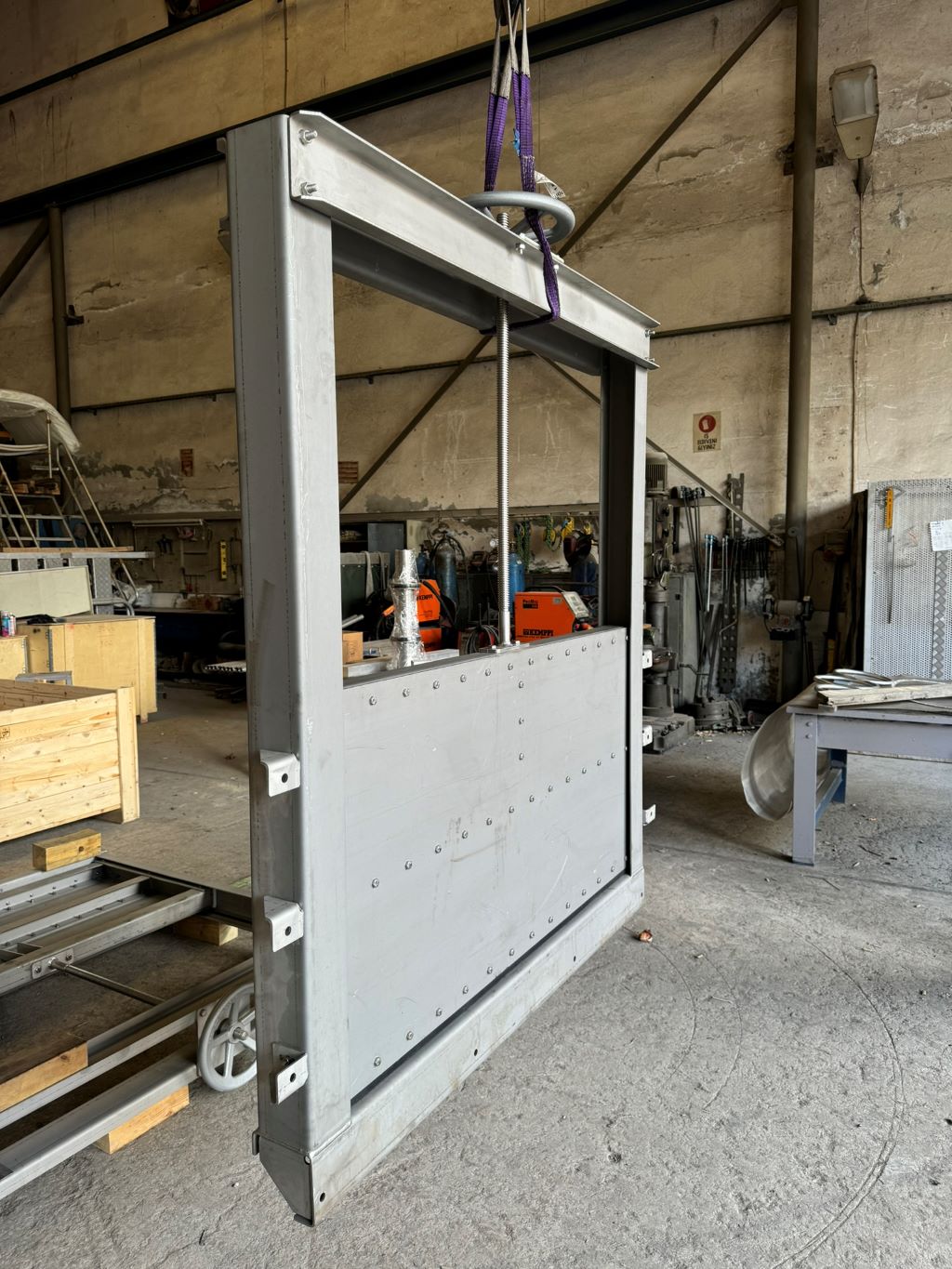

Щитовые затворы с ручным приводом — 2 шт.
Тип: Настенный

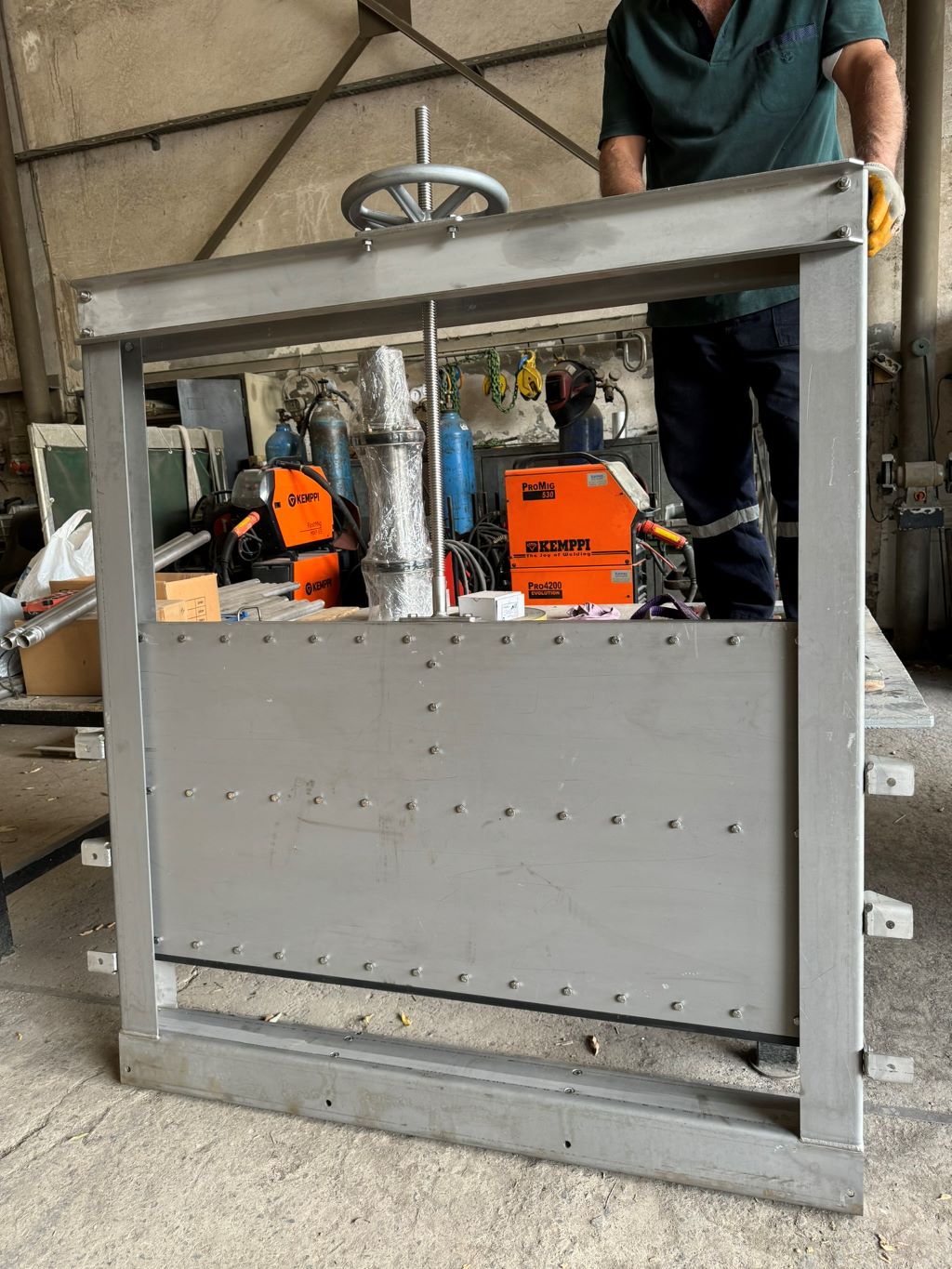

Привод: Ручной, с помощью маховика
Шпиндель: Одинарный

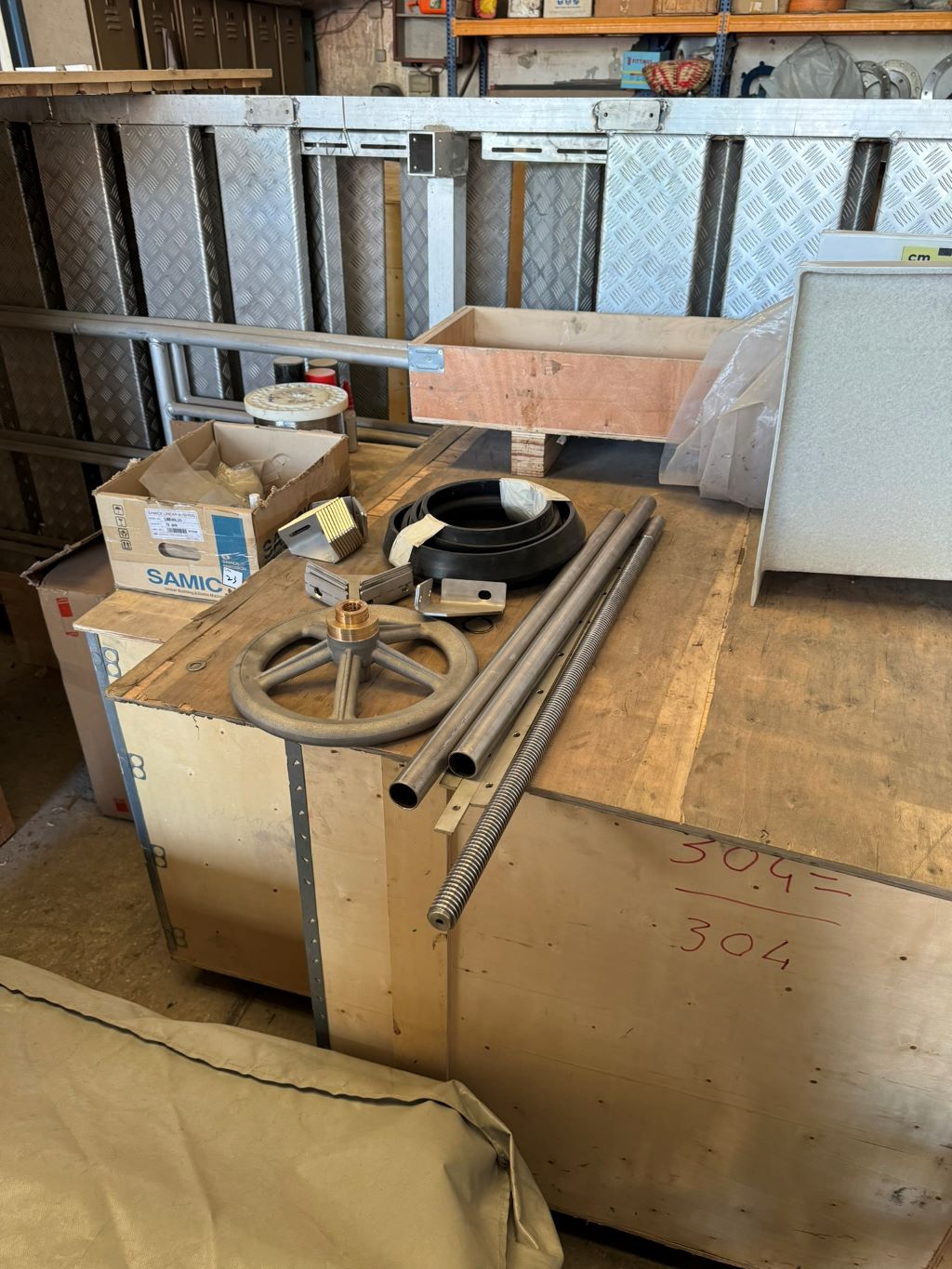

Основные компоненты

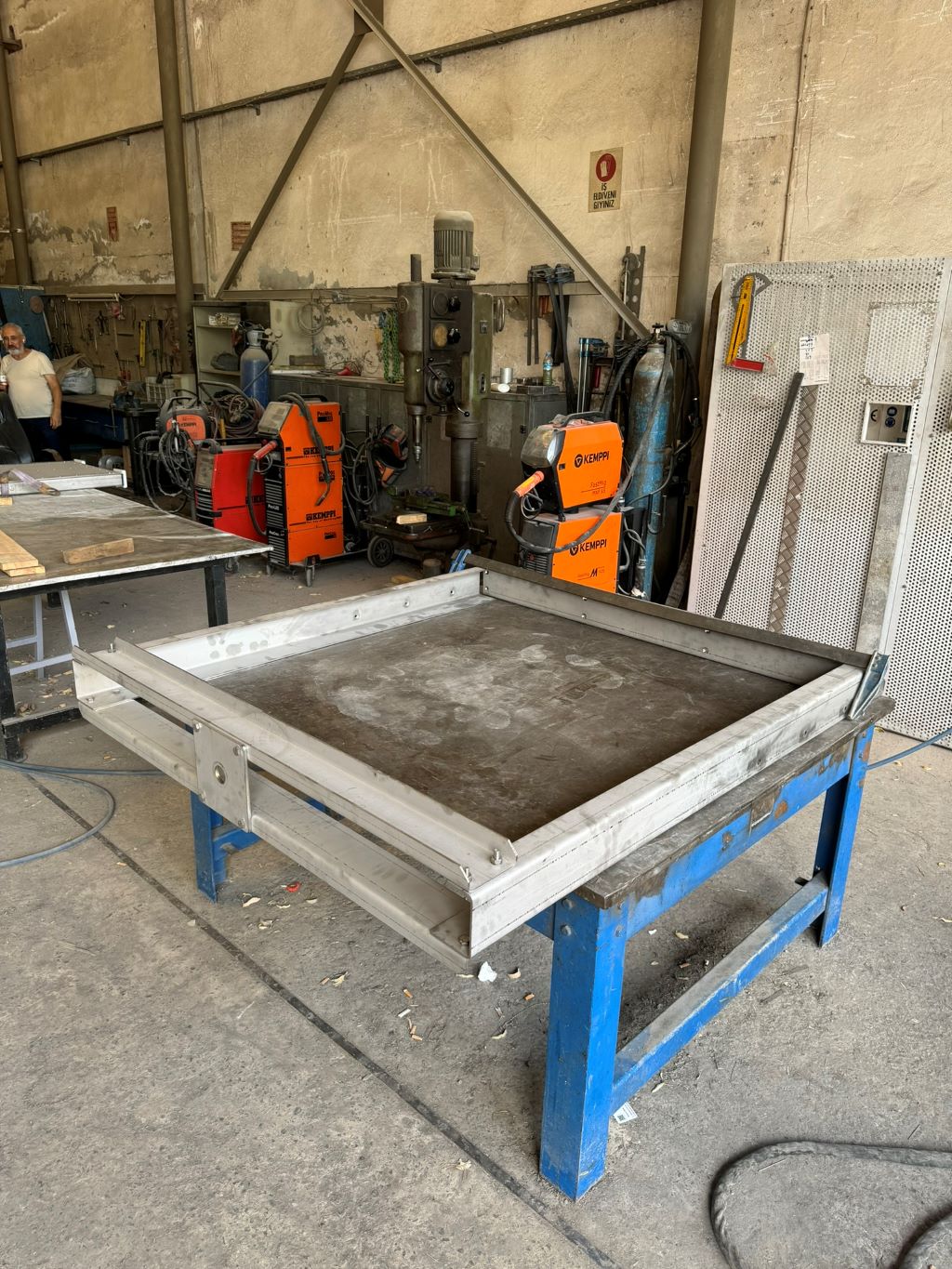

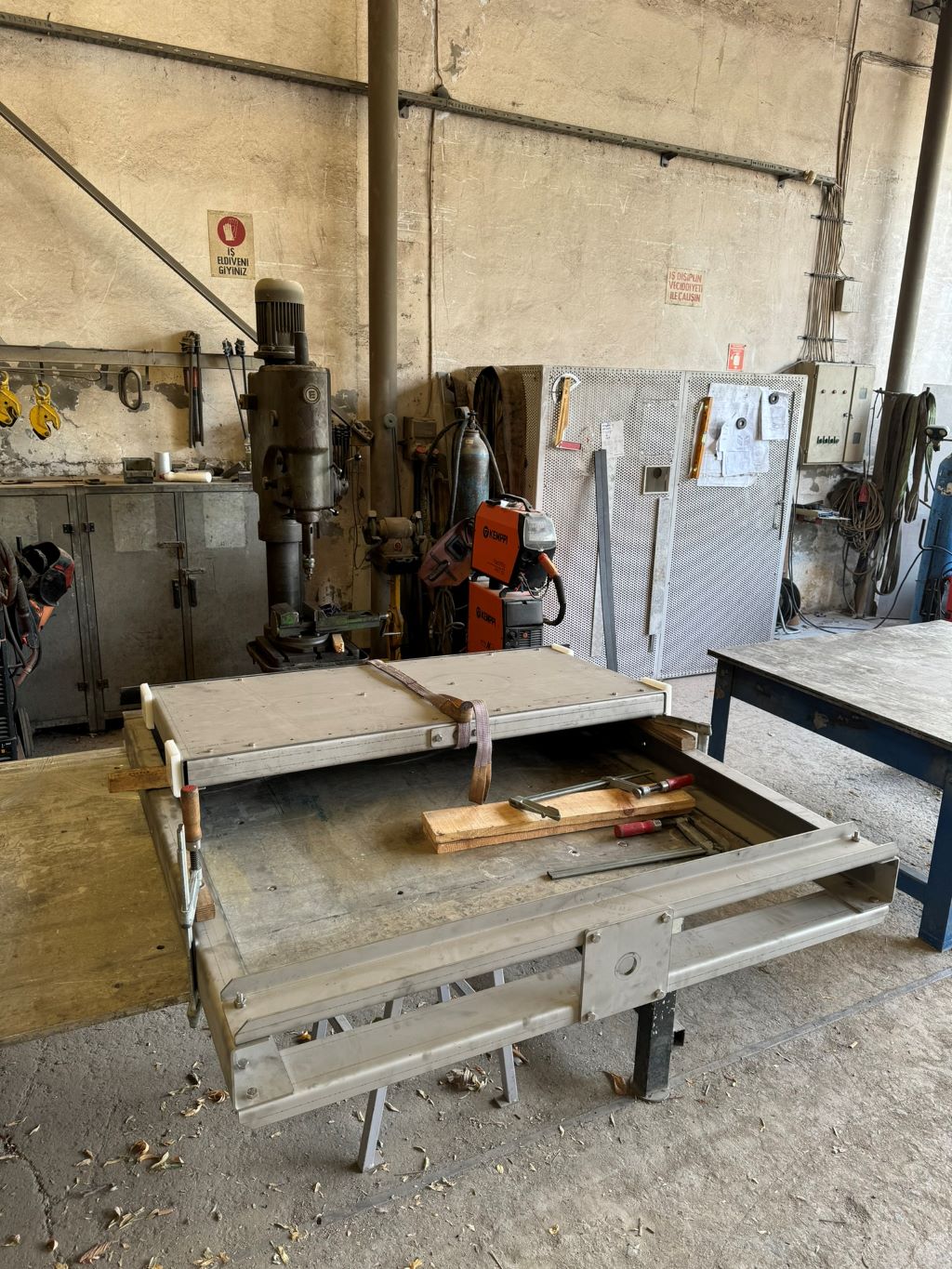

Рама, щит: AISI 304L, t = 4 мм

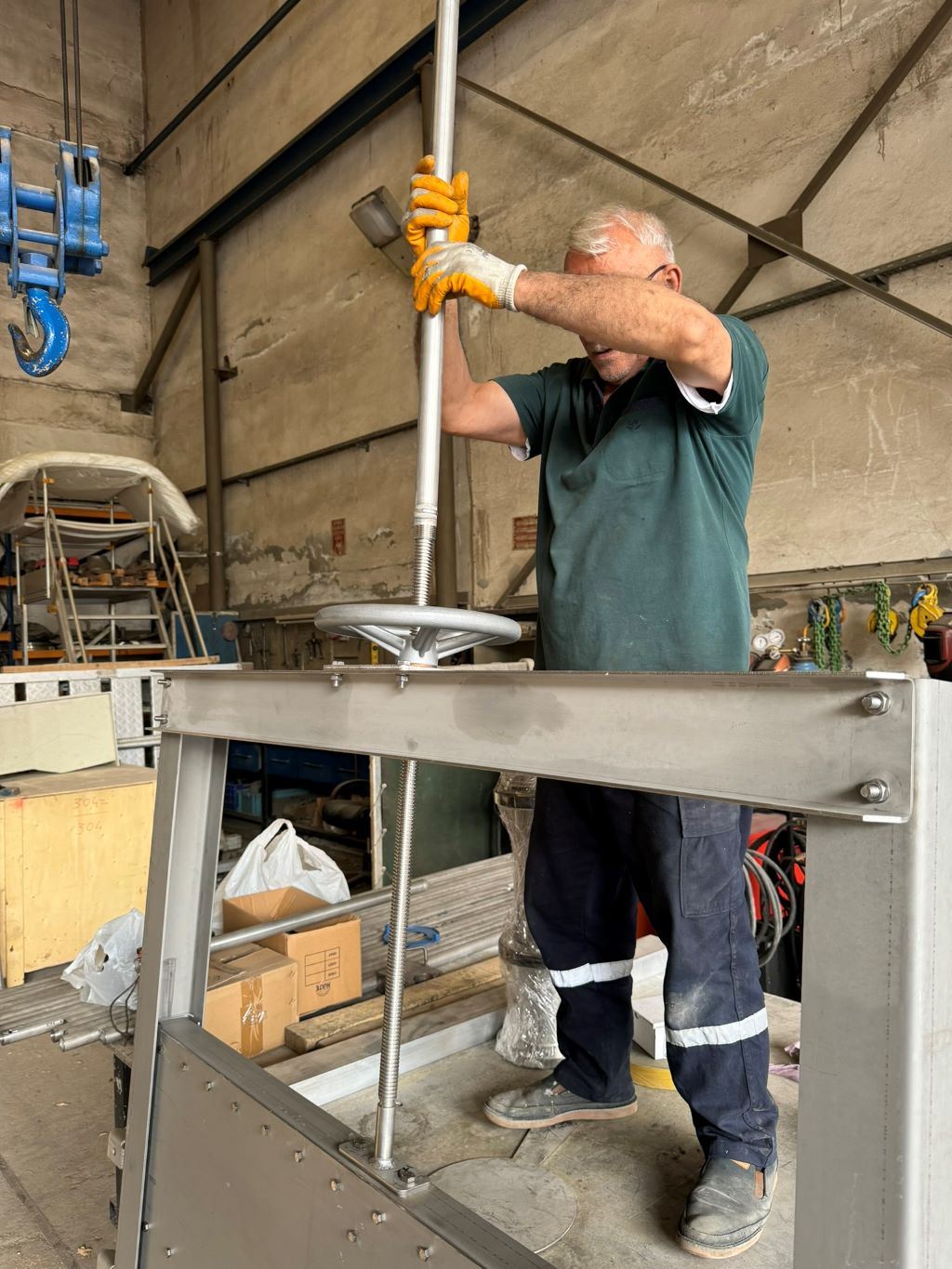

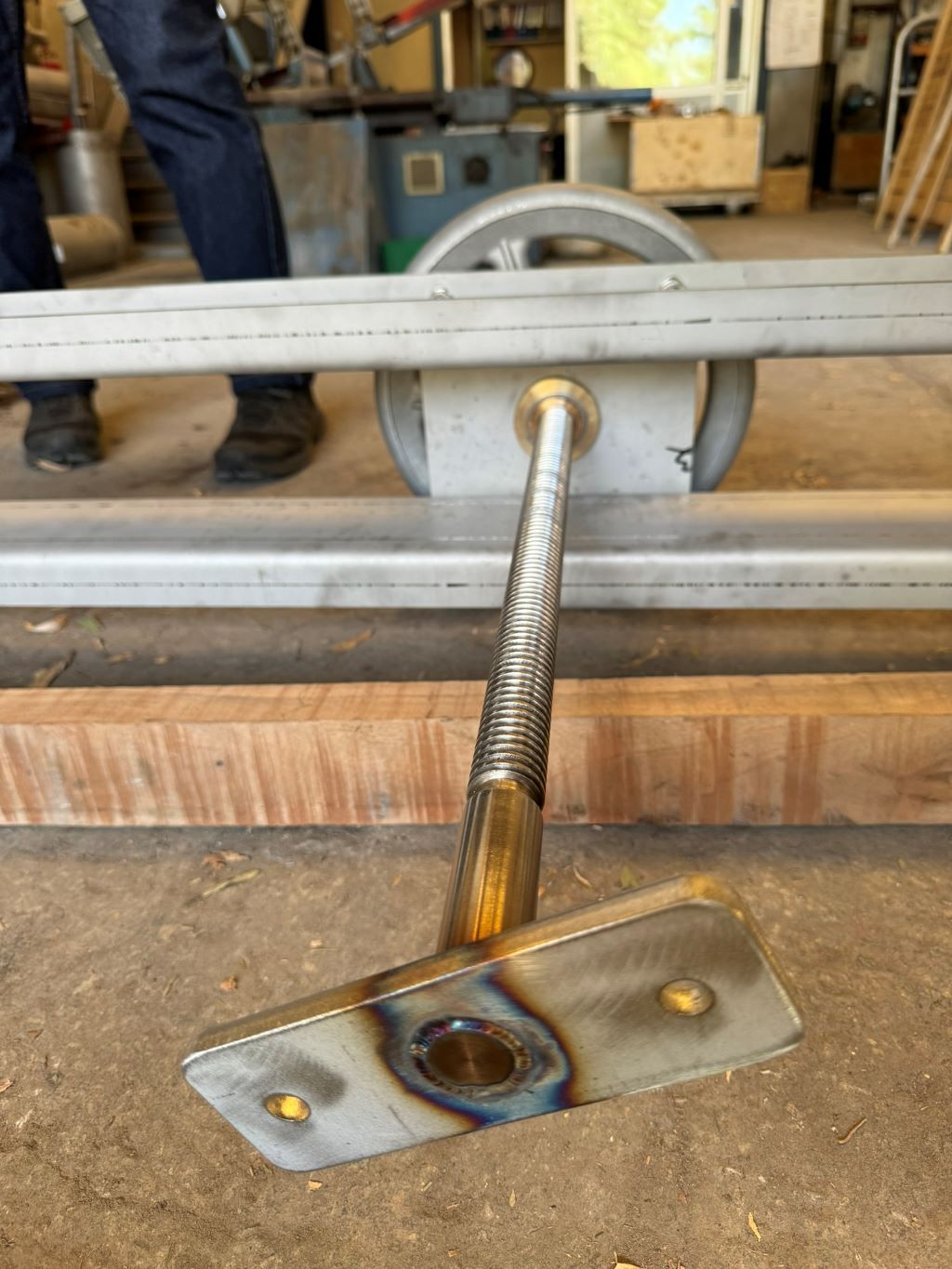

Шпиндель: AISI 304L, выдвижной

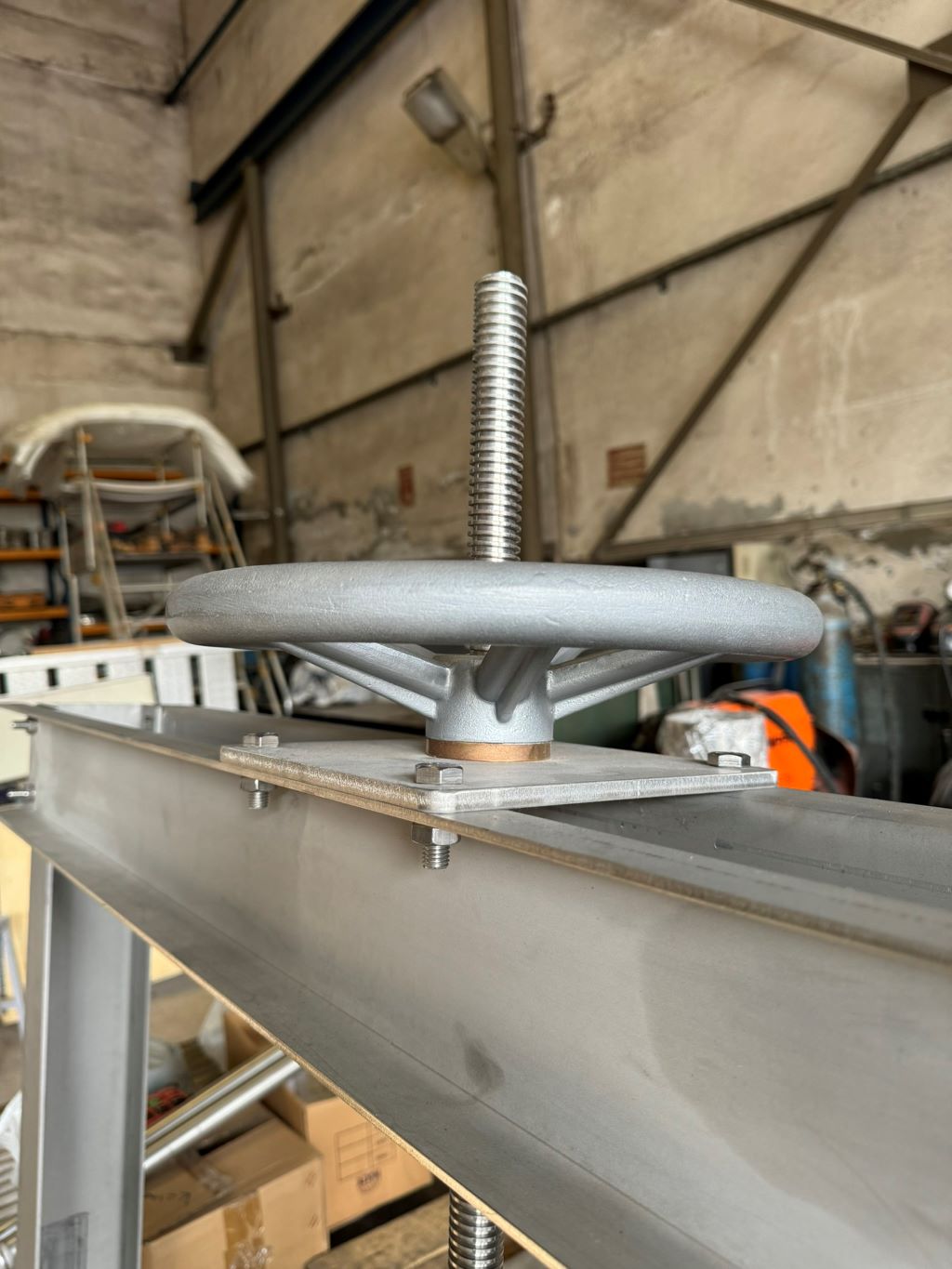

Гайка шпинделя: бронза

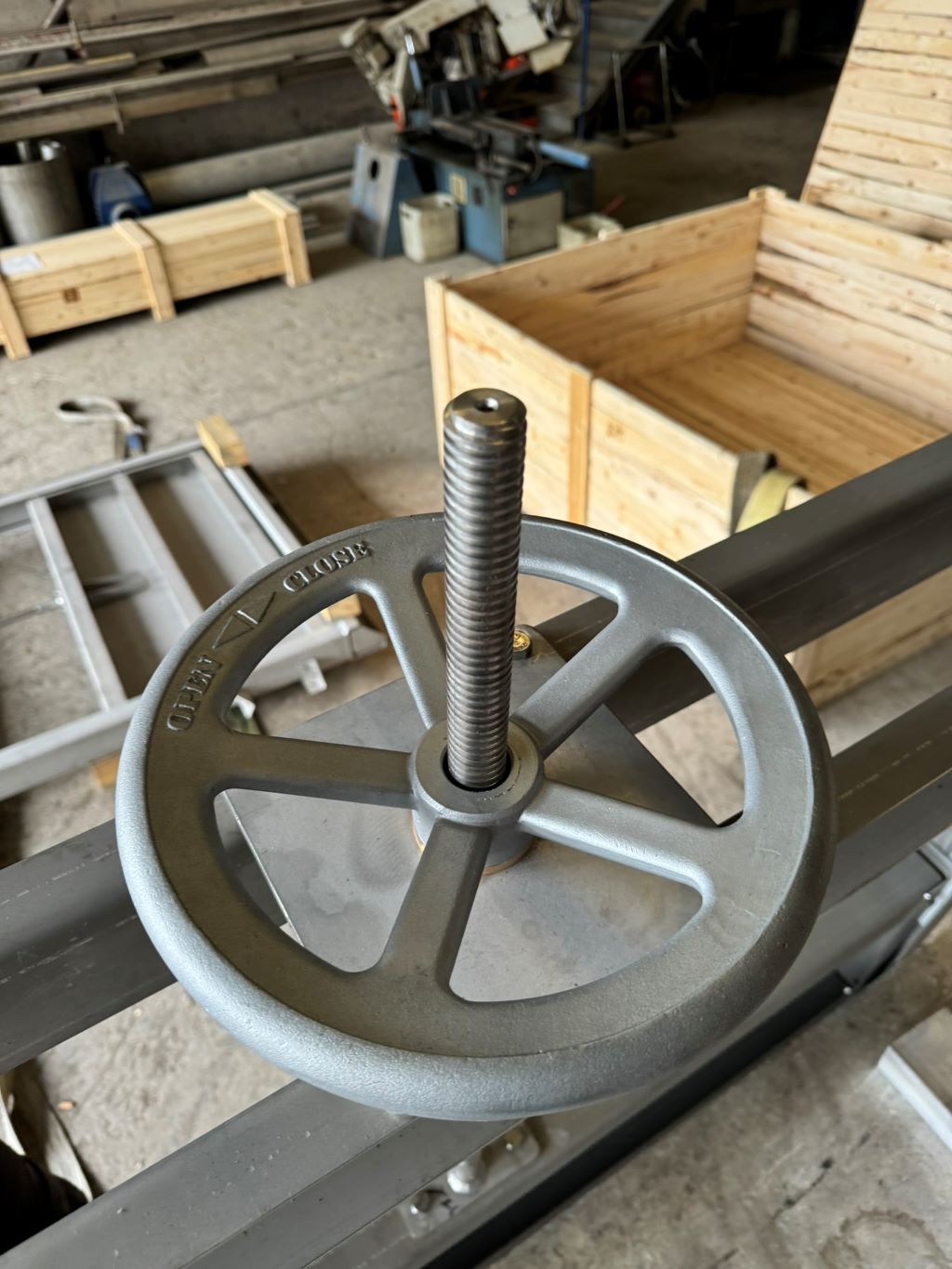

Маховик: алюминий
Уплотнение: EPDM
Крепёжные элементы: A2 (304)
Размеры
Световой проём по ширине: 1250 мм
Световой проём по высоте: 700 мм
Глубина установки: 700 мм
Напор воды и направление давления: 700 мм / On-seat или Off-seat
Запасные части
Уплотнение EPDM: один комплект на второй год эксплуатации
Допустимая утечка
Off-seat (H ≥ 6 м): Утечка ≤ 0,04 + (0,017 × (напор со стороны Off-seat – 6))
Off-seat (H ≤ 6 м): Утечка ≤ 0,04 л/с (на метр периметра)
On-seat: Утечка ≤ 0,02 л/с (на метр периметра уплотнения)
