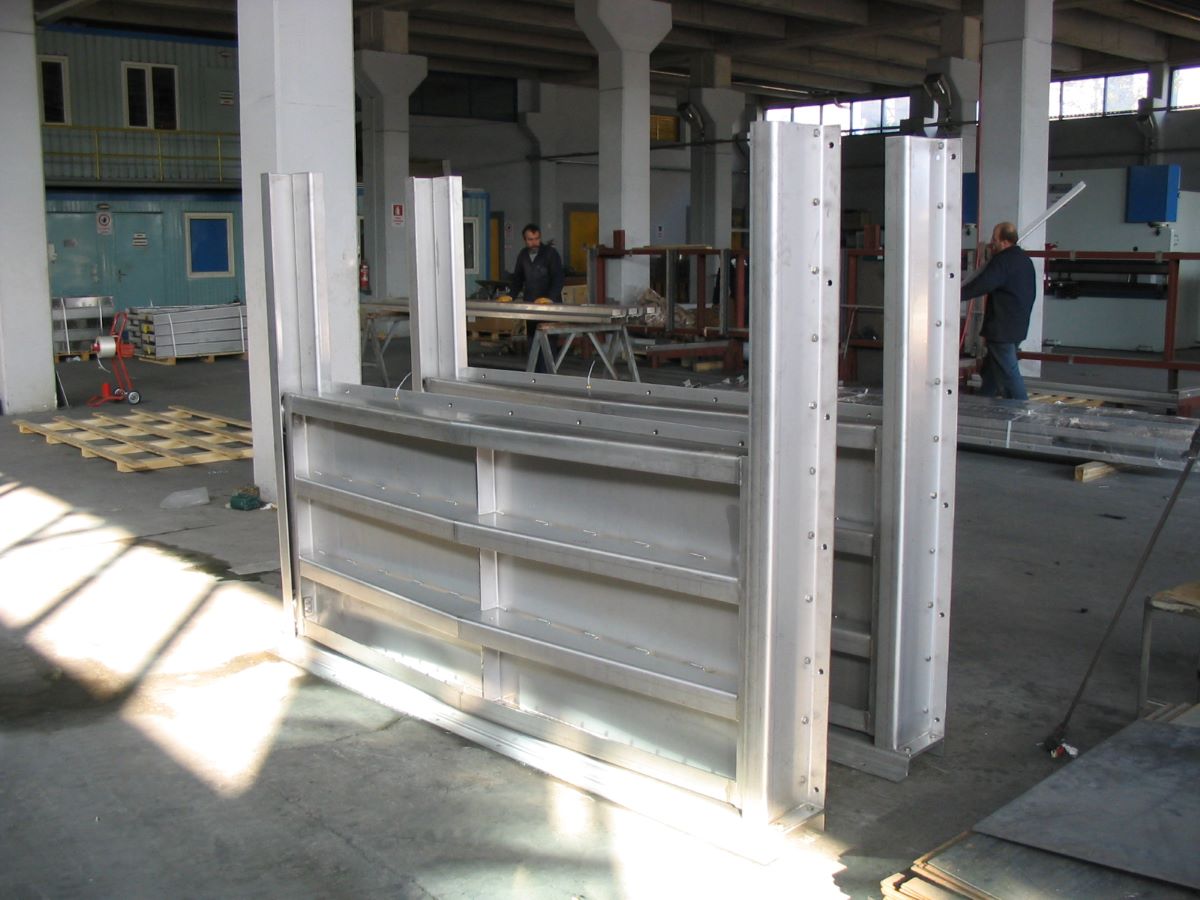

Как производитель щитовых затворов и мировой поставщик, компания Vortex Engineering предлагает широкий выбор конструктивных решений.

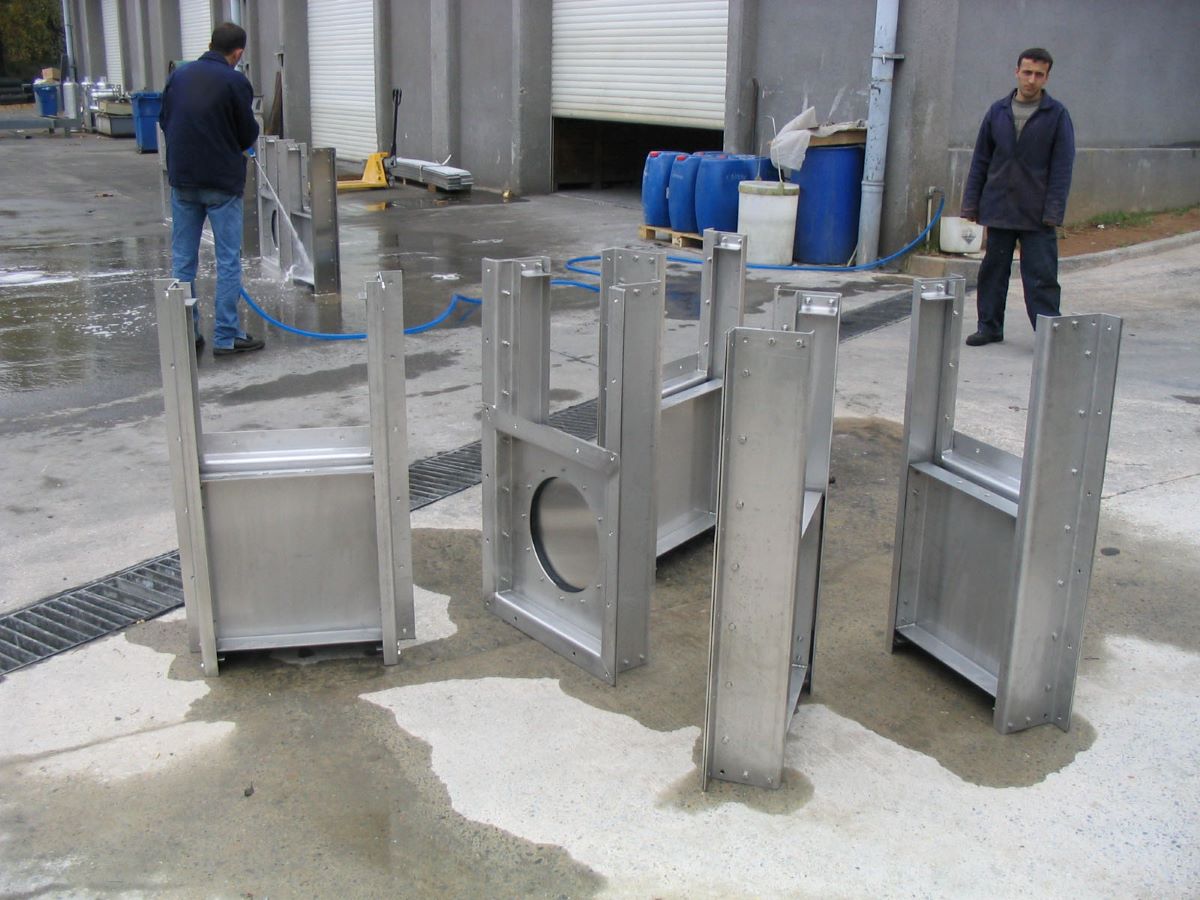

Щитовые затворы представляют собой плоские затворы, регулирующие поток в канале путем изменения их вертикального положения. Они также известны как шлюзовые затворы и скользящие затворы.

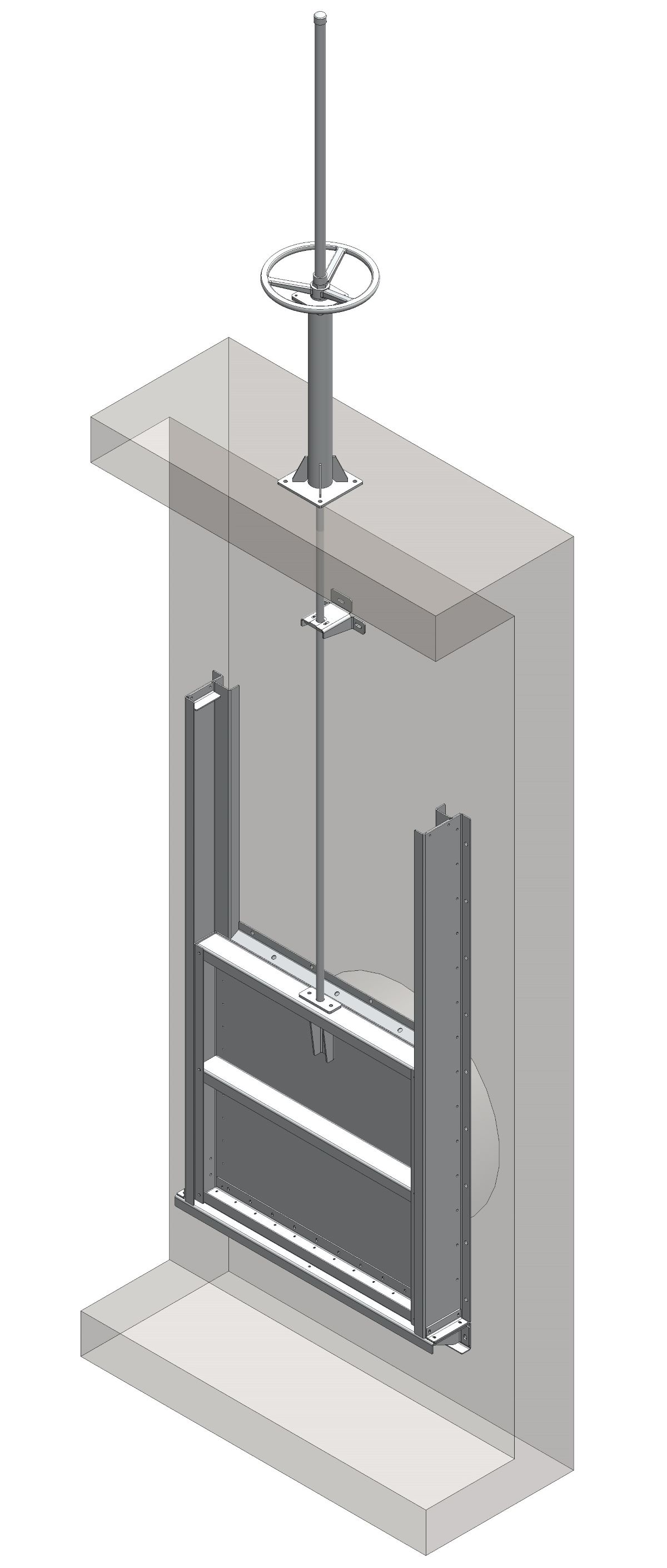

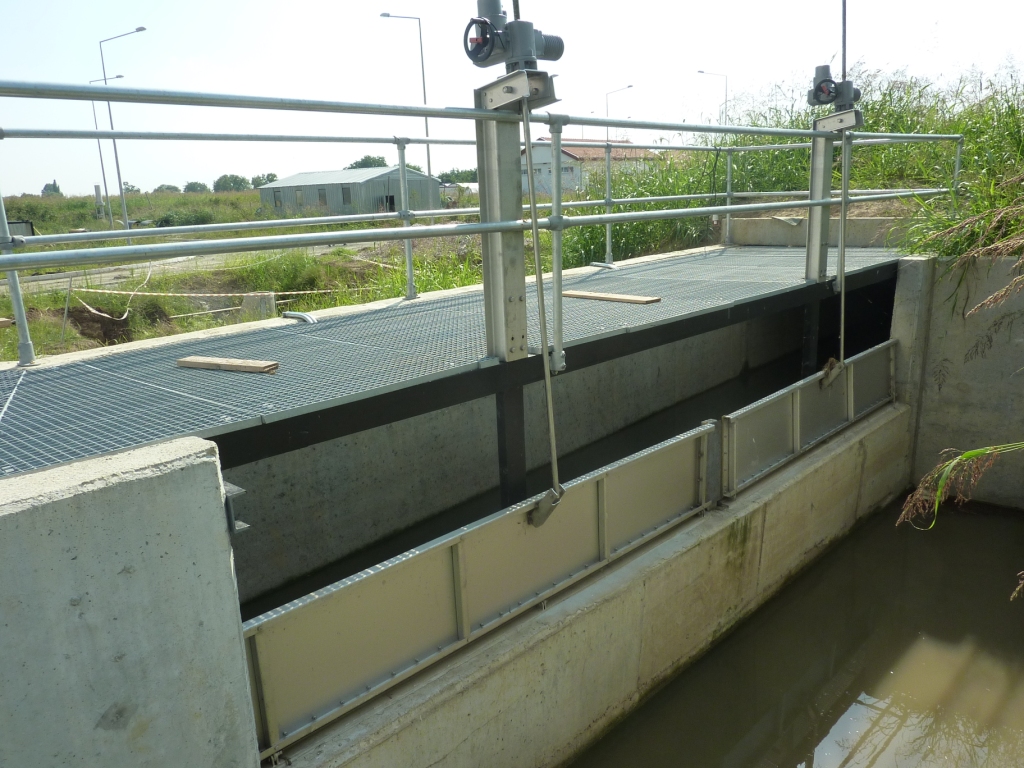

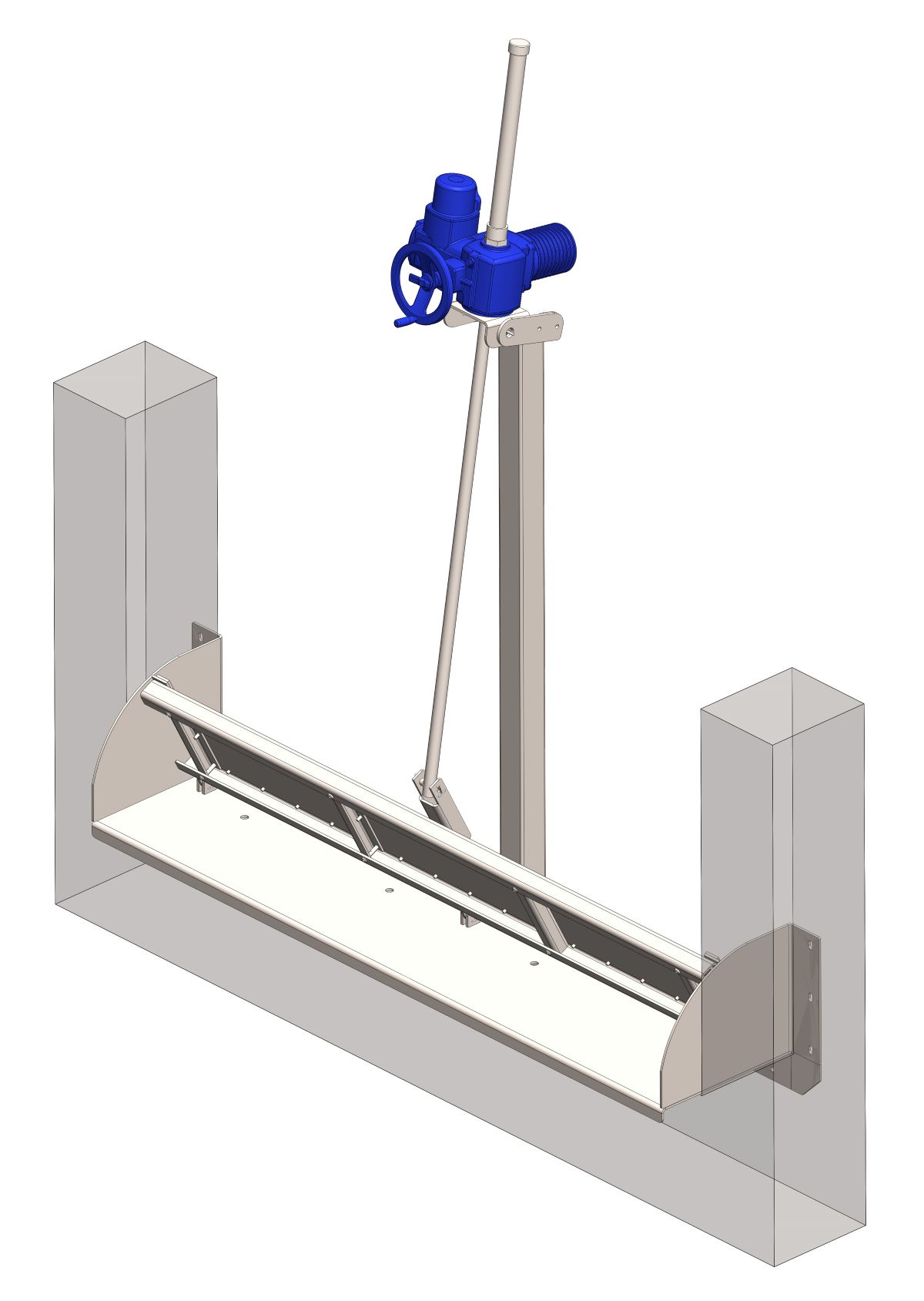

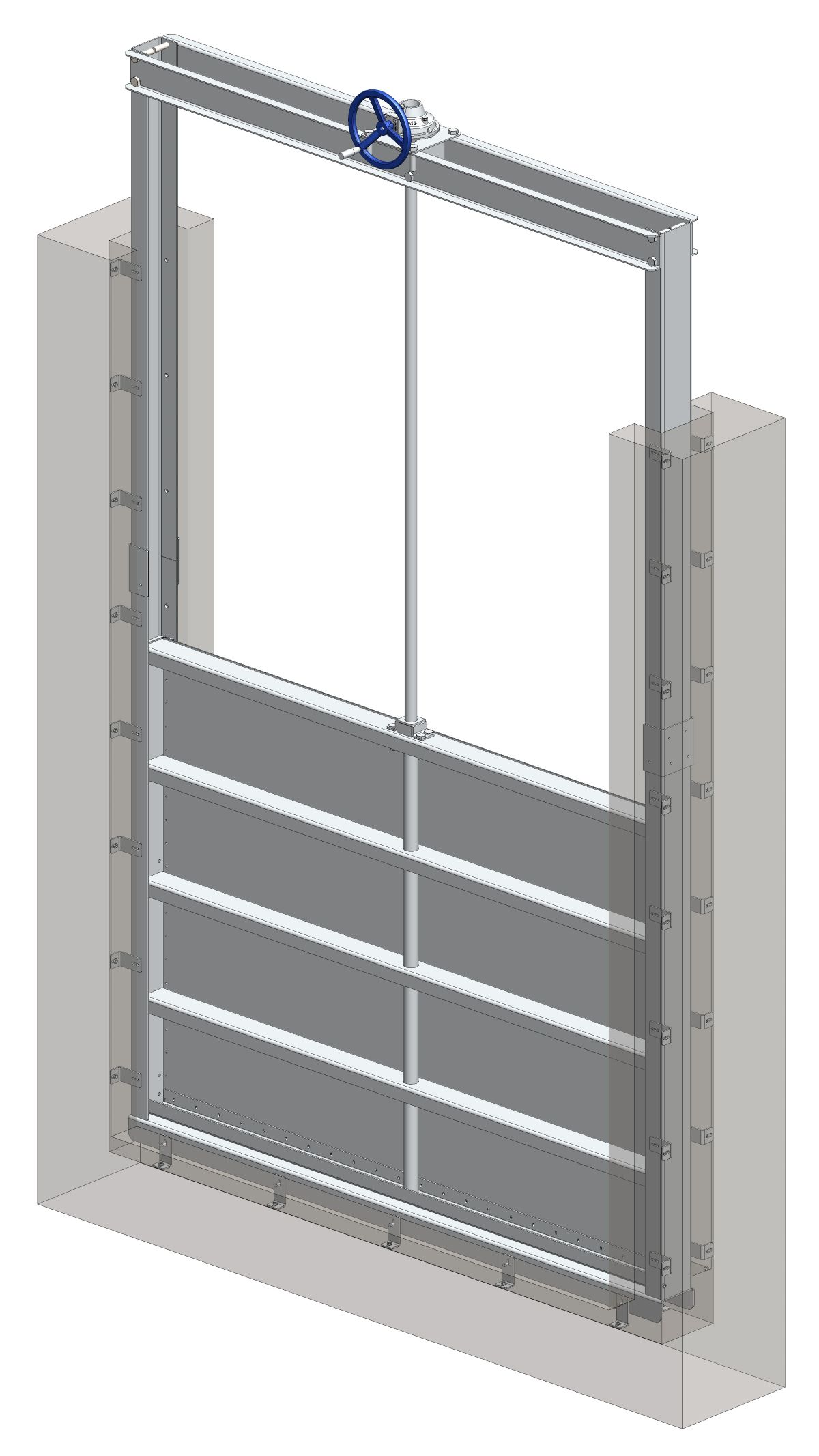

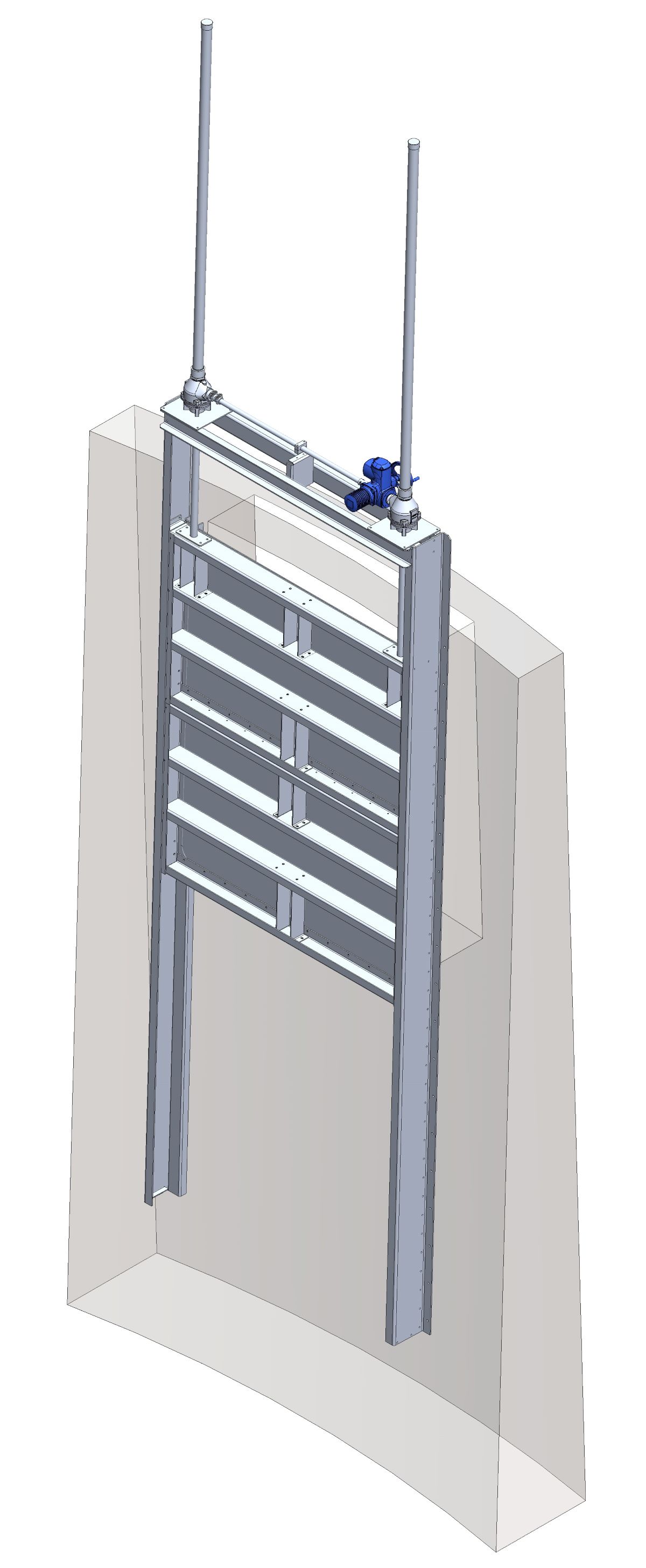

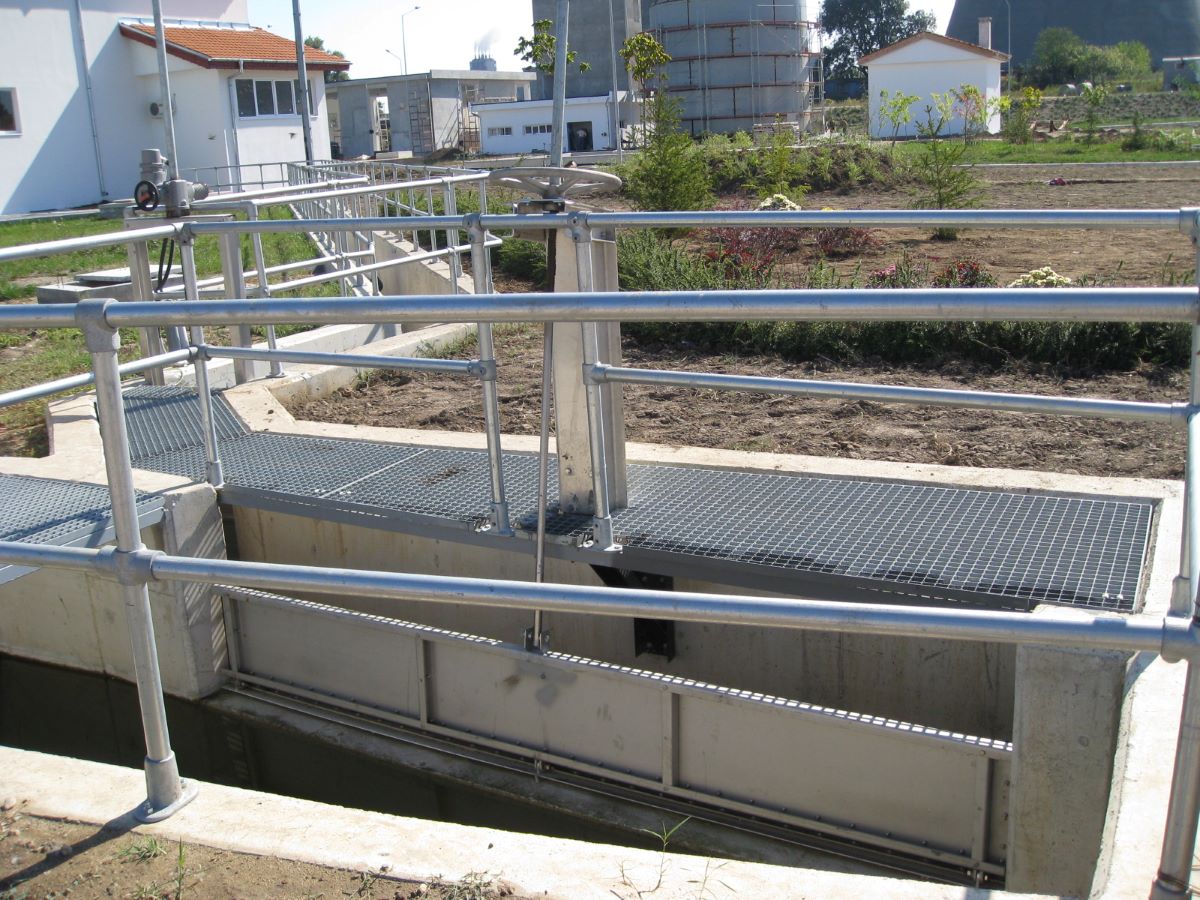

Существует четыре типа щитовых затворов: настенного типа, канального типа, переливные и поворотные переливные затворы.

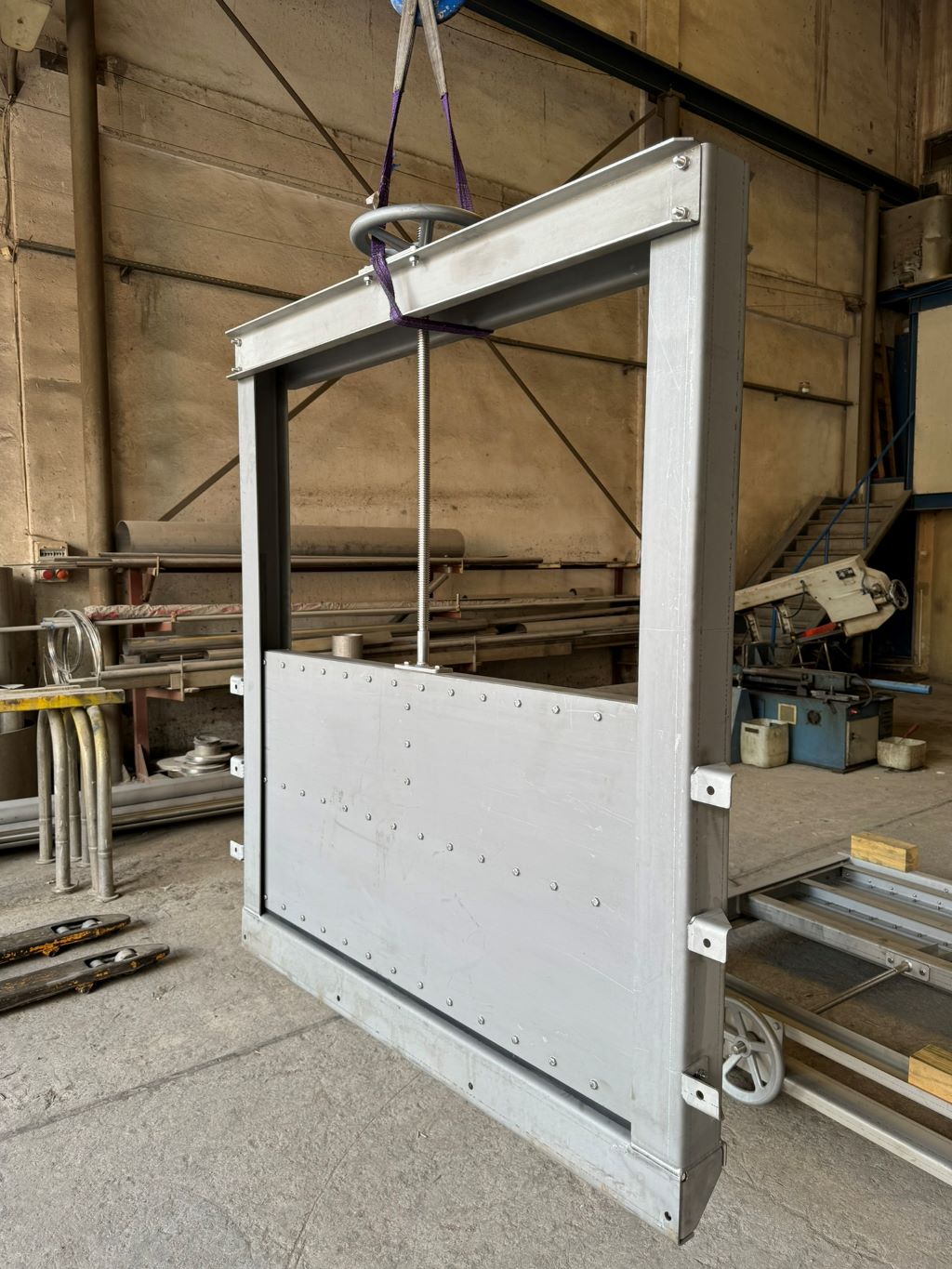

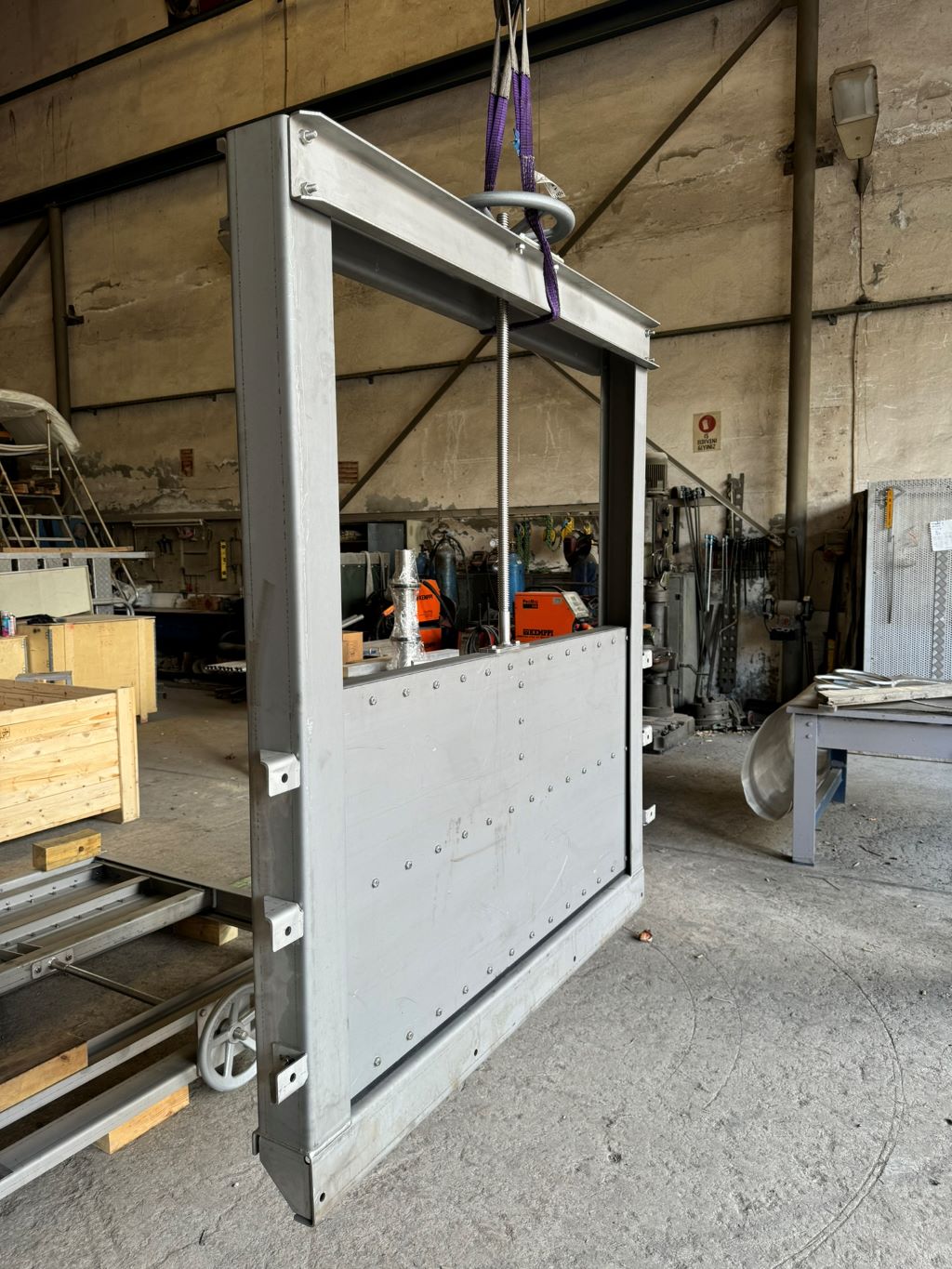

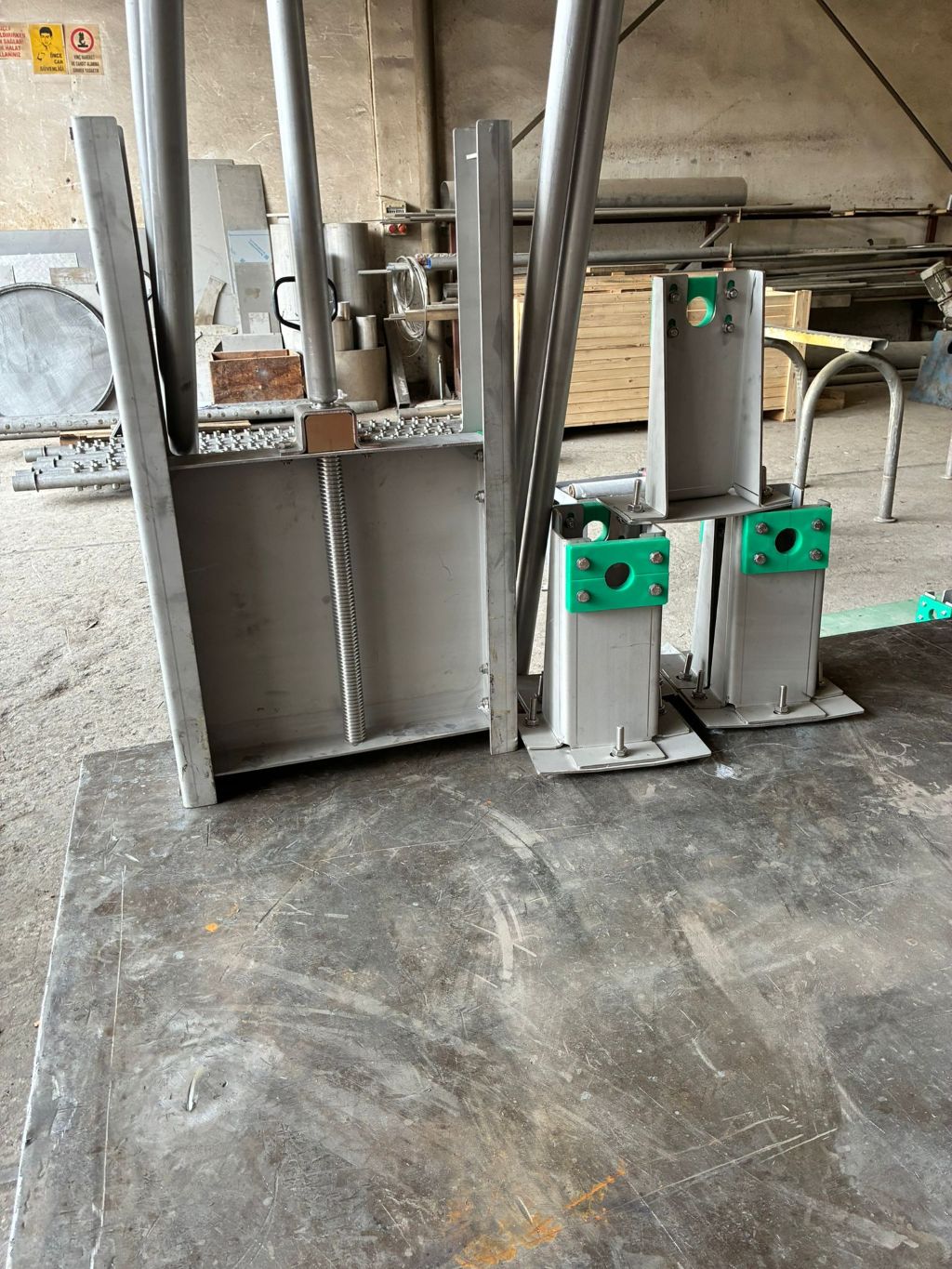

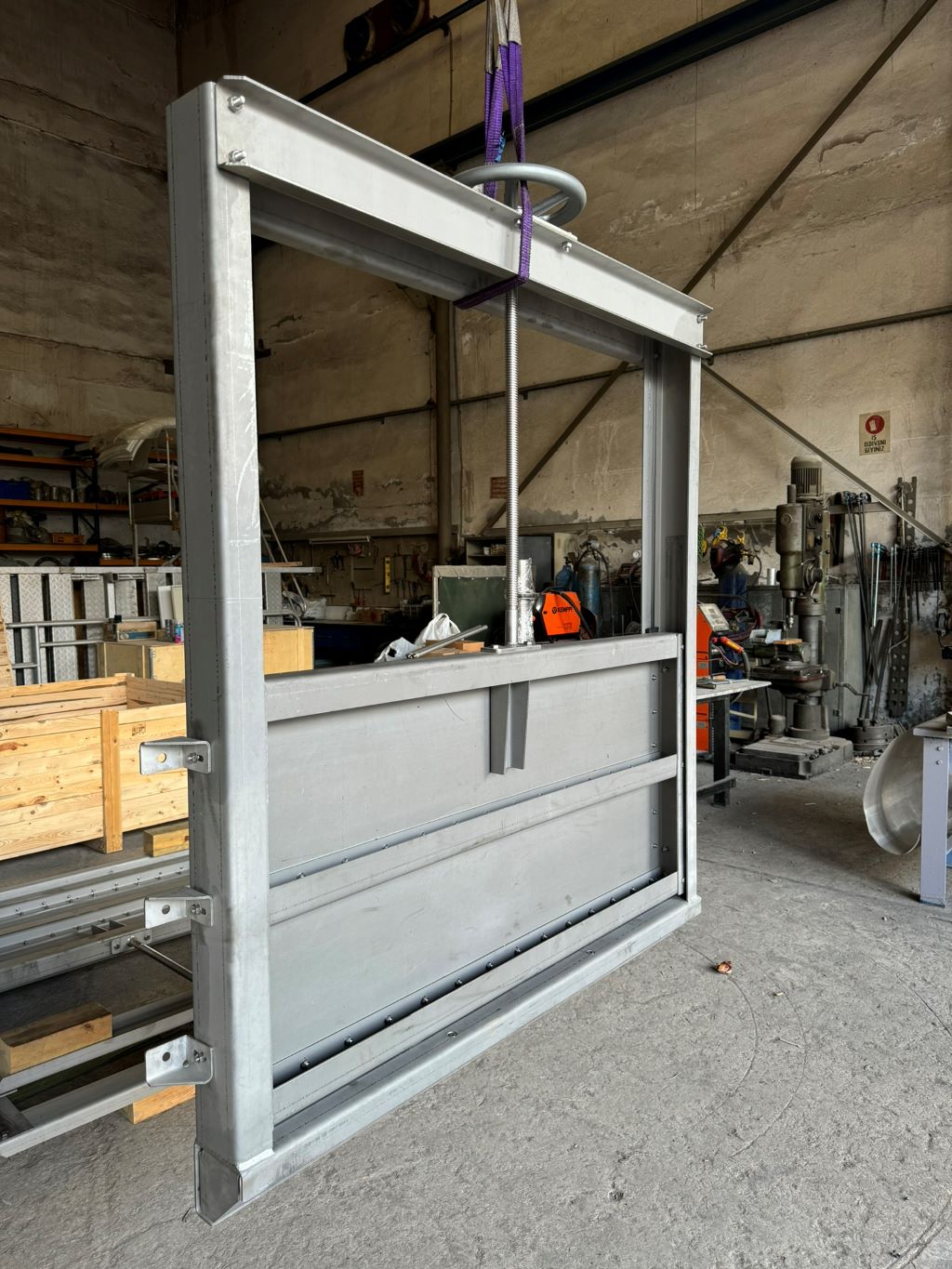

Щитовые затворы состоят из шести основных частей: рамы, щита, уплотнения, шпинделя, гайки и привода.

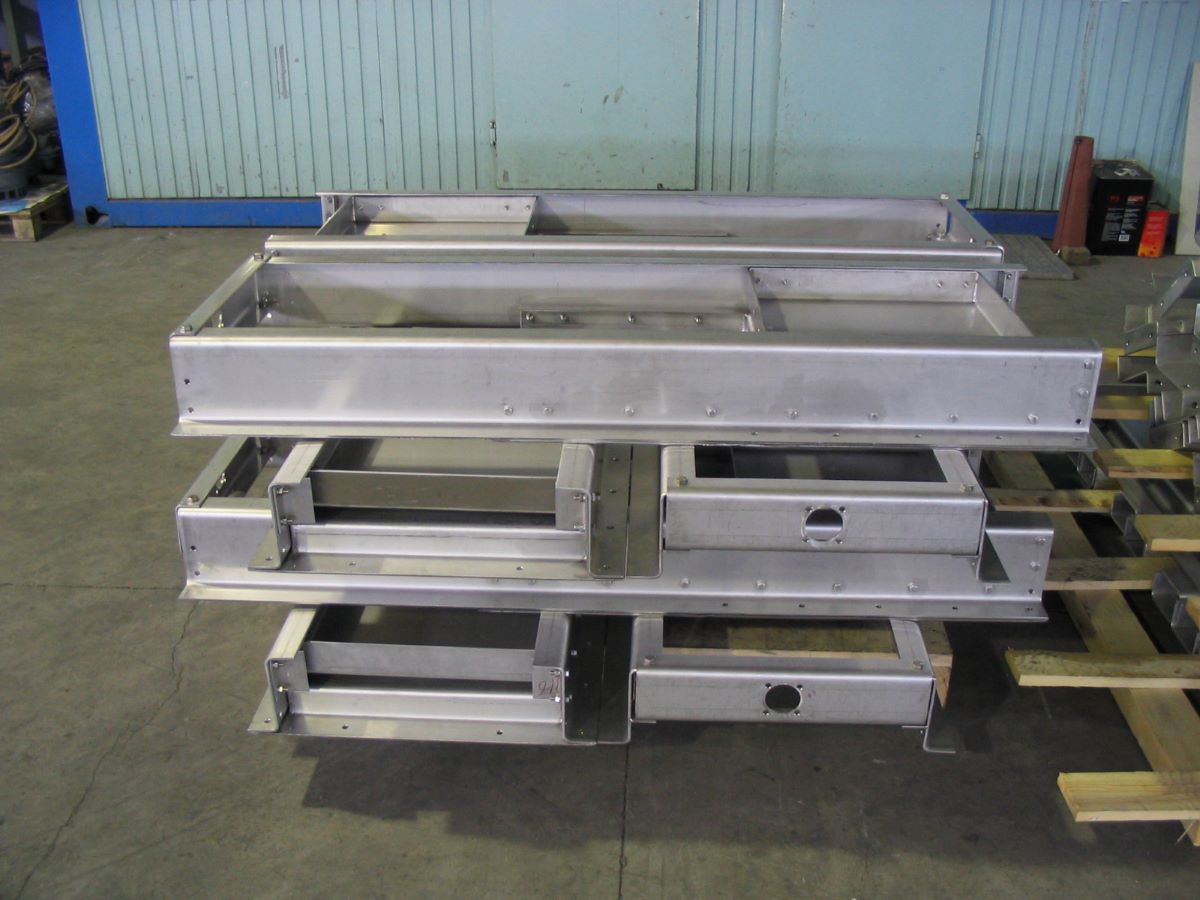

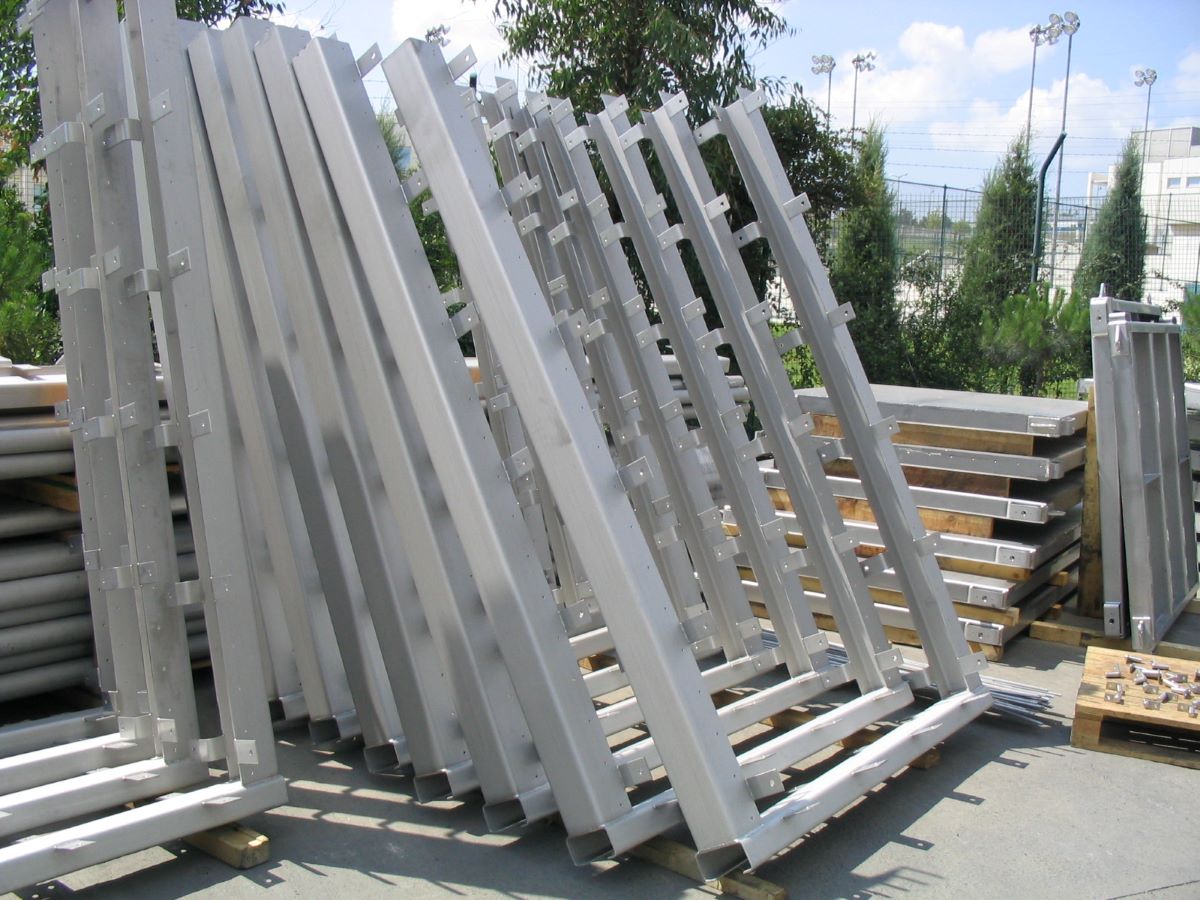

Рама поддерживает щит под действием нагрузки от давления и формирует ось его вертикального перемещения. В зависимости от требований проекта щиты могут быть рассчитаны на давление с передней или задней стороны. Приводной шпиндель может быть выдвижного или невыдвижного типа. Герметичность обеспечивается EPDM-уплотнениями типа «P» и «double lip».

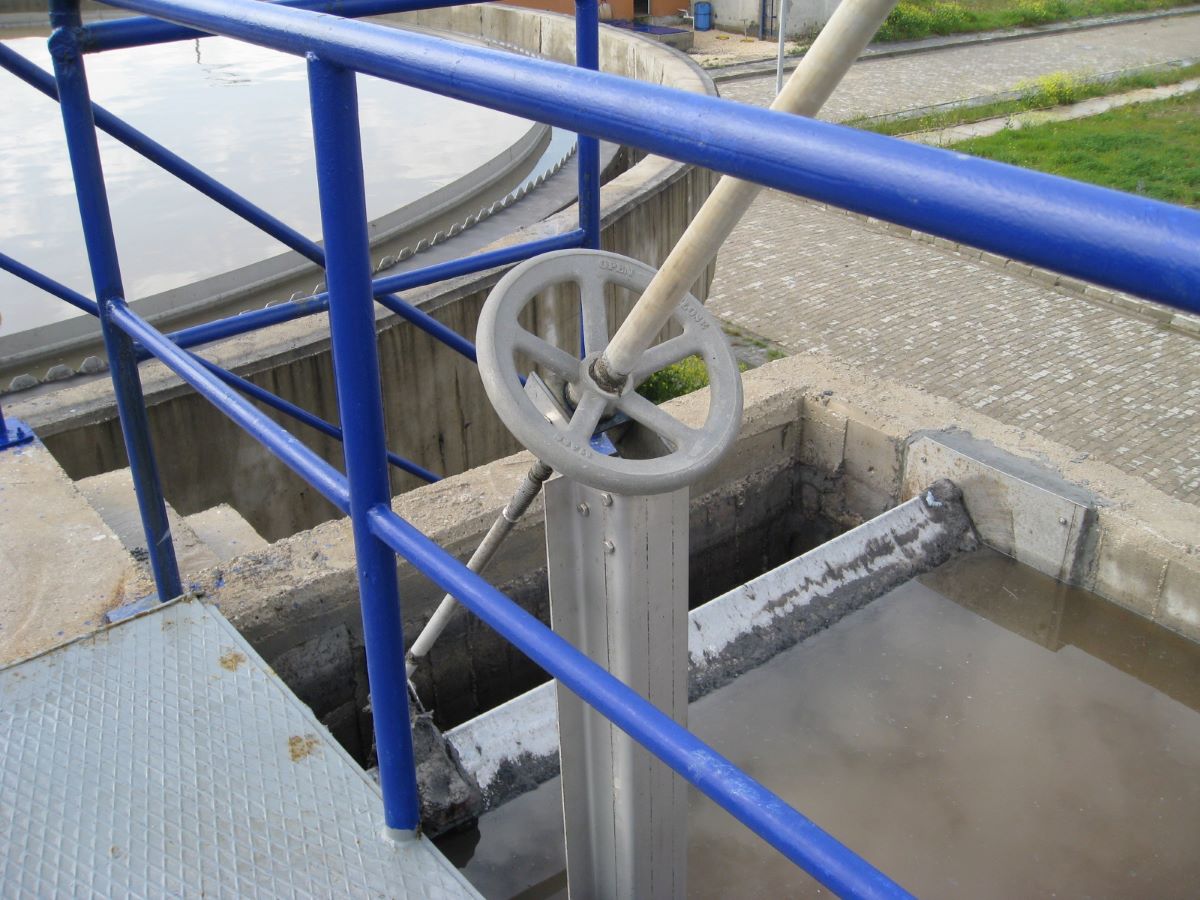

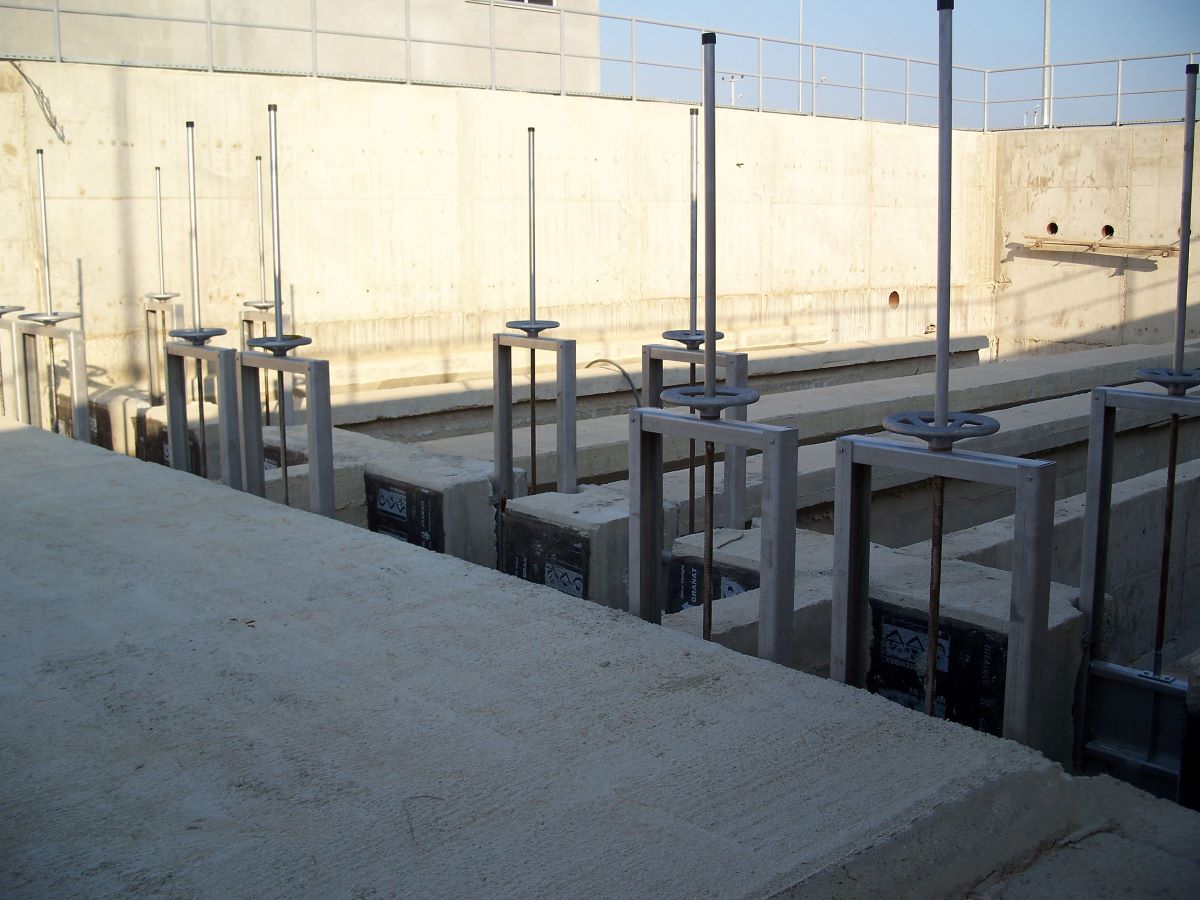

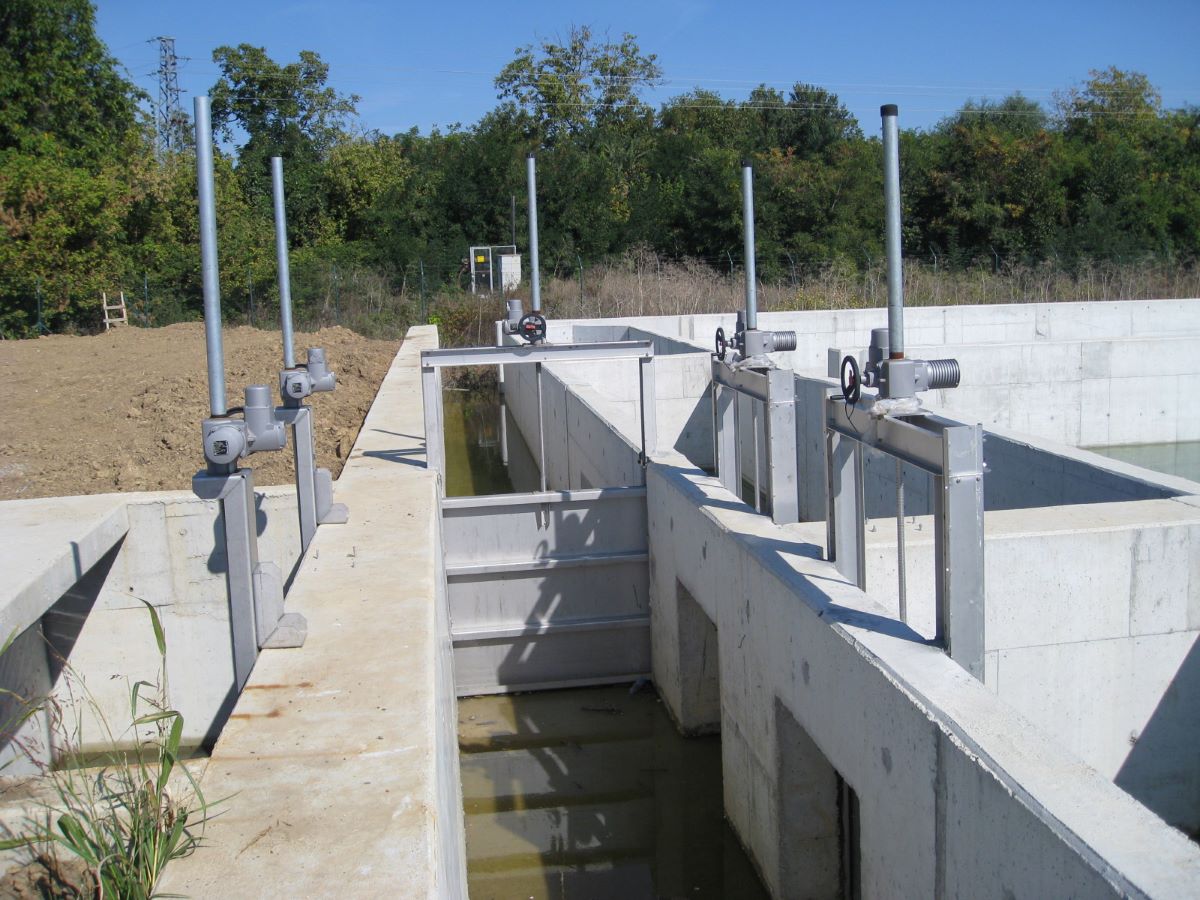

Тип привода выбирается в зависимости от требуемой нагрузки. Могут применяться ручные маховики, маховики с редуктором или мотор-редукторы.

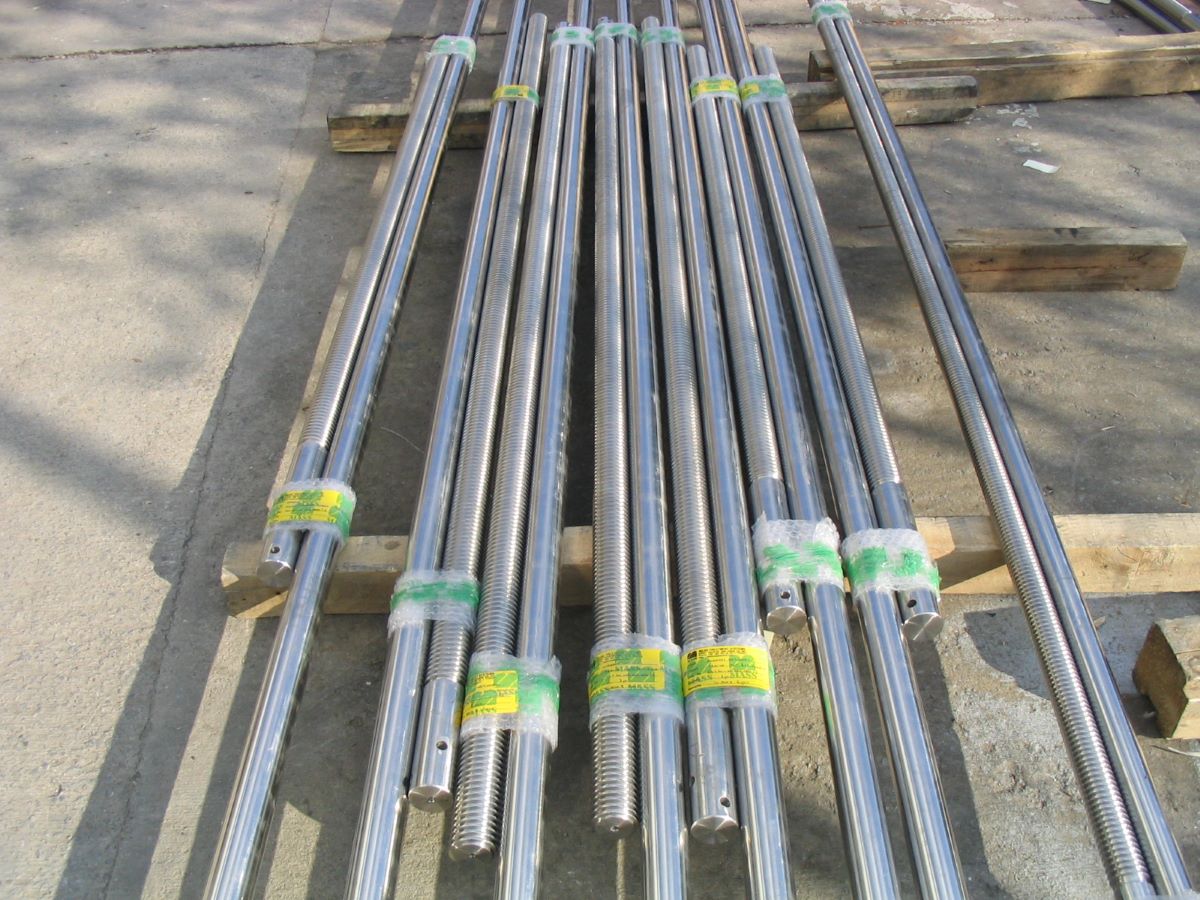

Количество шпинделей в конструкции зависит от ширины затвора.
Ориентировочные значения утечки через уплотнения на 1 м длины уплотнения составляют: 0,02 л/с при давлении со стороны уплотнения (on-seat) и 0,04 л/с при давлении с противоположной стороны (off-seat) при высоте водяного столба до 6 м. Эти значения зависят от прогиба щита под воздействием давления, который может быть рассчитан в соответствии с требованиями заказчика.
