Шнековая решётка

Шнековая решётка

Как производитель шнековых решёток и мировой поставщик данного оборудования, компания Vortex Engineering предлагает стандартные размеры, различные размеры перфорации и марки нержавеющей стали на выбор.

Шнековые решётки в основном применяются на объектах с малым и средним расходом сточных вод, где размер твёрдых включений относительно невелик.

Шнековая решётка объединяет в одном компактном агрегате процессы механической очистки, транспортировки и, при необходимости, уплотнения отходов. Сточные воды проходят через перфорированную корзину решётки, где задерживаются твёрдые отходы. Затем задержанные отходы транспортируются шнеком к точке выгрузки.

Обычно применяются три типа шнековых решёток: канальная шнековая решётка, шнековая решётка в резервуаре и вертикальная шнековая решётка.

Корзины из перфорированного листа обеспечивают высокую степень задержания мелких частиц, в то время как более крупные отверстия снижают риск засорения и увеличивают гидравлическую пропускную способность.

Благодаря компактной и мобильной конструкции шнековые решётки легко устанавливаются и требуют минимальной инфраструктуры.

Шнековая решётка

Канальная шнековая решётка предназначена для непосредственной установки в бетонный канал.

Сточные воды проходят через перфорированную корзину решётки, при этом твёрдые отходы задерживаются на её поверхности. Шнек вращается внутри корзины и транспортирует задержанные отходы вверх.

В процессе транспортировки отходы при необходимости могут промываться, уплотняться и обезвоживаться перед выгрузкой в контейнер или на конвейер.

Шнековая решётка PDF Preview

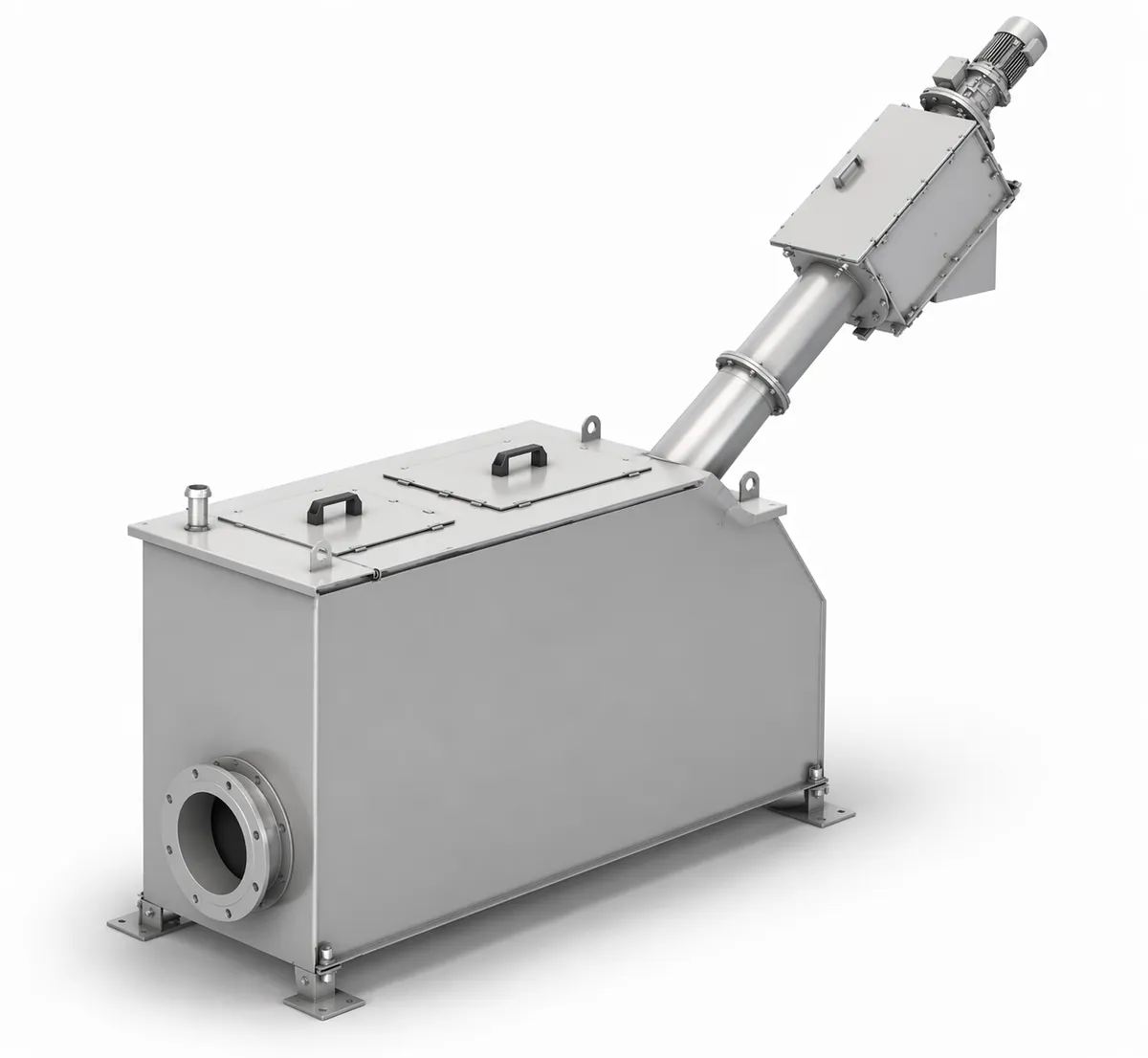

Шнековая решётка в резервуаре

Шнековая решётка в резервуаре работает по тому же принципу механической очистки и транспортировки, однако весь агрегат устанавливается внутри резервуара из нержавеющей стали с входным и выходным патрубками.

Сточные воды поступают в резервуар через входной патрубок и проходят через перфорированную секцию решётки. Задержанные твёрдые отходы транспортируются шнеком и при необходимости уплотняются, а очищенная вода выходит из установки через выходной патрубок.

Поскольку бетонный канал не требуется, шнековые решётки в резервуаре являются подходящим решением для небольших очистных сооружений, насосных станций и промышленных объектов, где предпочтительно использование автономного узла предварительной механической очистки.

Screw Screen in Tank PDF Preview

Вертикальная шнековая решётка

Вертикальные шнековые решётки применяются в условиях ограниченного монтажного пространства, а также в случаях, когда сточные воды поступают из глубокого канала, трубопровода или насосной станции.

Установка монтируется вертикально и объединяет в одном агрегате процессы механической очистки, транспортировки, промывки и, при необходимости, уплотнения отходов. Сточные воды поступают в перфорированную корзину решётки через входное отверстие. Жидкость проходит через корзину, а твёрдые отходы задерживаются на её поверхности.

Вращающийся шнек со встроенными щётками непрерывно очищает поверхность корзины и транспортирует задержанные отходы вертикально вверх. В процессе транспортировки отходы при необходимости могут промываться, обезвоживаться и уплотняться перед выгрузкой в контейнер.

Благодаря вертикальному направлению транспортировки отходов необходимая монтажная длина сводится к минимуму. Поэтому вертикальные шнековые решётки особенно подходят для насосных станций, глубоких каналов, колодцев и проектов реконструкции, где недостаточно места для установки наклонной шнековой решётки.

Vertical Screw Screen PDF Preview
