Como fabricante de rejillas de tornillo sinfín y proveedor a nivel mundial, Vortex Engineering ofrece diversas opciones de dimensiones estándar, tamaños de perforación y grados de acero inoxidable.
Las rejillas de tornillo se utilizan principalmente en aplicaciones donde el caudal diario de agua a tratar es bajo a medio, y donde el tamaño de las partículas sólidas presentes en el agua residual es relativamente pequeño.
Estos equipos integran en una sola unidad compacta las funciones de cribado, transporte y, de manera opcional, compactación. El agua residual pasa a través de la cesta filtrante perforada, donde los sólidos quedan retenidos. Posteriormente, los residuos capturados son transportados mediante el tornillo sinfín hasta el punto de descarga.
Existen tres tipos de rejillas de tornillo comúnmente utilizados. El primero es la rejilla de tornillo tipo canal, el segundo es la rejilla de tornillo en tanque y el tercero es la rejilla de tornillo vertical.
Las cestas filtrantes de placa perforada ofrecen una alta eficiencia de captura de partículas finas, mientras que tamaños de perforación mayores reducen el riesgo de obstrucción y aumentan la capacidad hidráulica.
Dado que las rejillas de tornillo son sistemas compactos y portátiles, su instalación es sencilla y requiere una infraestructura mínima.
Rejilla de Tornillo Sinfín
La rejilla de tornillo sinfín tipo canal está diseñada para su instalación directa en un canal de concreto.
El agua residual fluye a través de la cesta filtrante perforada, mientras que los sólidos retenidos quedan en la superficie de la rejilla. El tornillo sinfín gira dentro de la cesta y transporta los residuos hacia arriba.
Durante el transporte, los residuos pueden, de manera opcional, ser lavados, compactados y deshidratados antes de ser descargados en un contenedor o sistema de transporte.

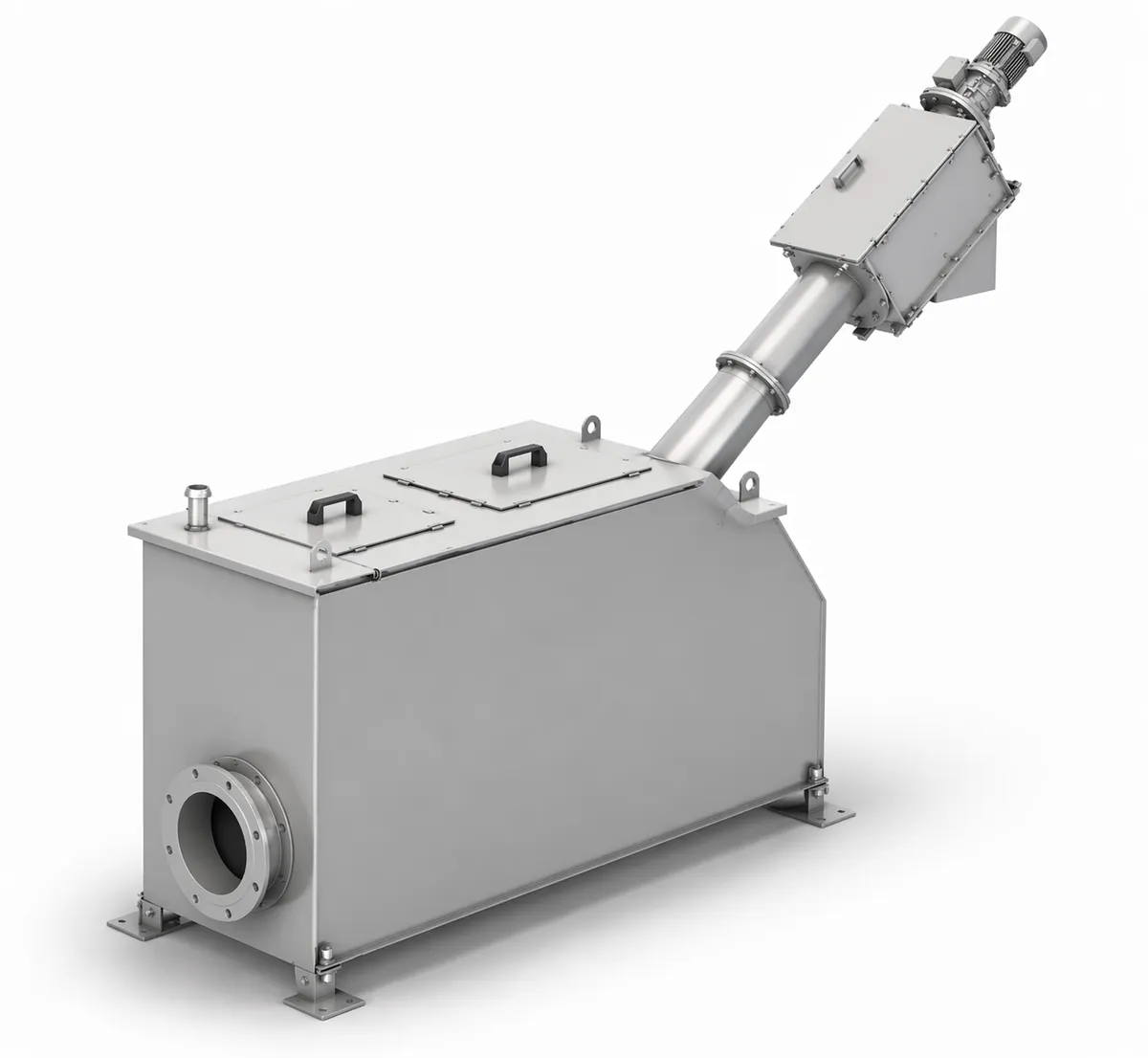

Rejilla de Tornillo Sinfín en Tanque
La rejilla de tornillo sinfín en tanque utiliza el mismo principio de cribado y transporte, pero la unidad completa se instala dentro de un tanque de acero inoxidable con conexiones de entrada y salida.
El agua residual ingresa al tanque a través de la conexión de entrada y pasa por la sección de cribado perforada. Los sólidos retenidos son transportados y, de manera opcional, compactados por el tornillo sinfín, mientras que el agua tratada sale de la unidad a través de la conexión de salida.
Dado que no se requiere un canal de concreto, los sistemas de rejilla de tornillo en tanque son ideales para plantas pequeñas de tratamiento de aguas residuales, estaciones de bombeo e instalaciones industriales donde se prefiere una unidad de pretratamiento autoportante.
Rejilla de Tornillo Sinfín Vertical
Las rejillas de Tornillo Sinfín Vertical se utilizan en aplicaciones donde el espacio disponible para la instalación es limitado o donde el agua residual proviene de un canal profundo, tubería o estación de bombeo.
La unidad se instala en posición vertical y combina en una sola máquina las funciones de cribado, transporte, lavado y compactación opcional. El agua residual ingresa a la cesta filtrante perforada a través de la abertura de entrada. El líquido pasa a través de la cesta, mientras que los sólidos retenidos quedan atrapados en la superficie de la rejilla.
Un tornillo sinfín giratorio con cepillos integrados limpia continuamente la cesta filtrante y transporta los residuos directamente hacia arriba. Durante el transporte, los residuos pueden, de manera opcional, ser lavados, deshidratados y compactados antes de su descarga en un contenedor.
Dado que los residuos se transportan verticalmente, la longitud de instalación requerida se minimiza. Por lo tanto, las rejillas de tornillo verticales son ideales para estaciones de bombeo, canales profundos, pozos de registro y proyectos de modernización donde no hay suficiente espacio para una rejilla de tornillo inclinada.
