Шнековая решётка представляет собой компактное устройство механической очистки, объединяющее задержание твёрдых отходов и их транспортировку в одном вращающемся шнековом агрегате. Шнековая решётка в очистке сточных вод задерживает твёрдые включения из входящего потока в нижней части оборудования и одновременно транспортирует задержанные отходы вверх и из канала с помощью того же вращающегося шнекового механизма, устраняя необходимость в отдельной решётке и отдельном конвейере.
Благодаря совмещению этих функций шнековая решётка является компактным решением для очистных сооружений, где важно минимизировать занимаемое пространство входных сооружений или сократить количество отдельных единиц оборудования для упрощения эксплуатации.
Что такое шнековая решётка?

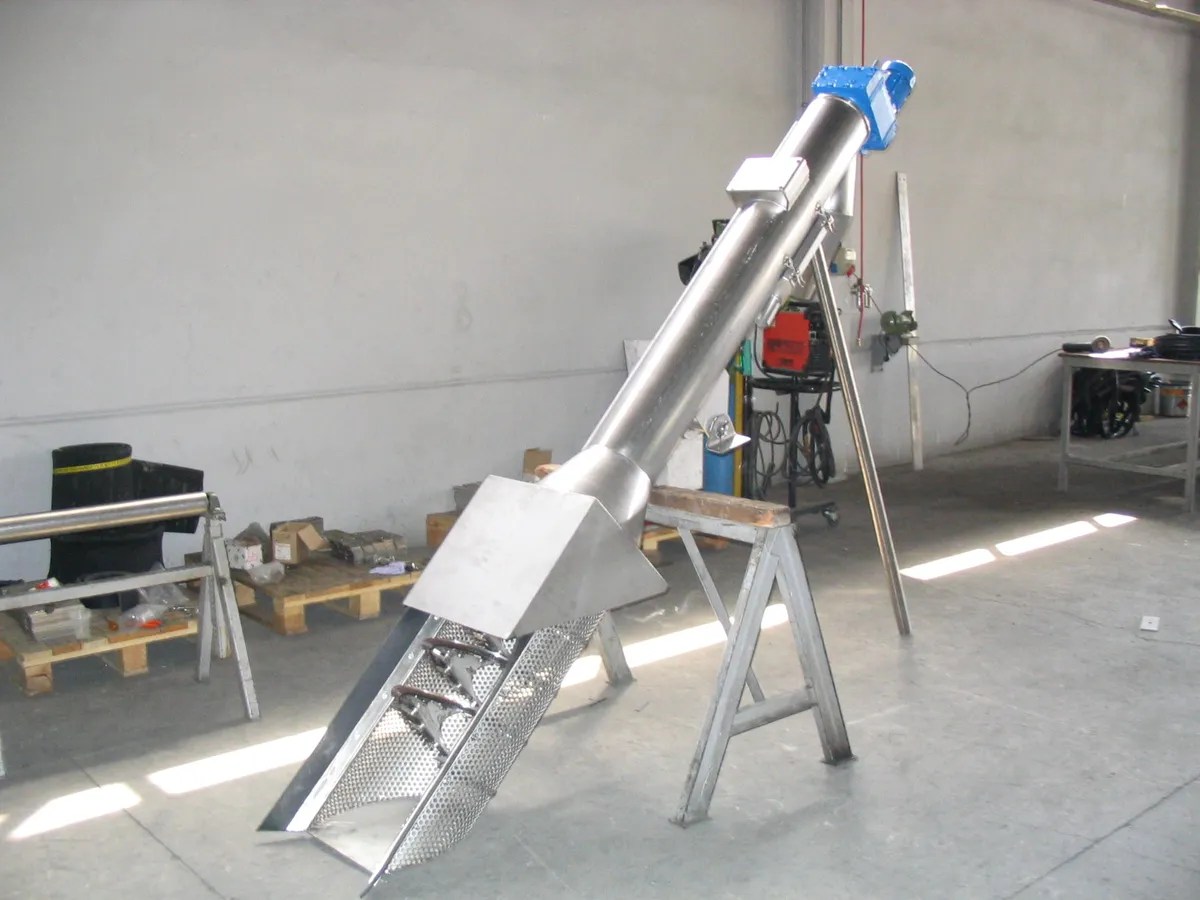

Шнековая решётка состоит из вращающегося шнека, расположенного внутри корзины решётки или перфорированного корпуса и установленного под углом от входной части канала к точке выгрузки. Как производитель шнековых решёток и мировой поставщик данного оборудования, компания Vortex Engineering предлагает различные конструктивные решения для разных конфигураций каналов и расходов сточных вод.
В отличие от систем механической очистки, где используется отдельная неподвижная или подвижная фильтрующая поверхность в сочетании с независимым конвейером для транспортировки задержанных отходов, шнековая решётка объединяет обе функции в одном вращающемся механизме, сокращая общее количество оборудования и занимаемое пространство на входных сооружениях.
Как работает шнековая решётка?
Сточные воды поступают в нижнюю часть шнековой решётки, где проходят через перфорированный корпус или корзину решётки, окружающую вращающийся шнек. Твёрдые частицы, размер которых превышает размер отверстий решётки, задерживаются на фильтрующей поверхности, а вода проходит через неё в расположенный ниже канал.
По мере вращения шнек одновременно перемещает задержанные твёрдые отходы вдоль своей оси, поднимая их из погруженной входной секции по наклонному корпусу к точке выгрузки, расположенной выше уровня воды. Благодаря объединению процессов механической очистки и транспортировки один вращающийся механизм выполняет функции, для которых в других системах потребовались бы две отдельные единицы оборудования — решётка для задержания твёрдых отходов и конвейер для их транспортировки.
В разгрузочной части задержанные и транспортированные отходы выгружаются в желоб, контейнер или передаются на дальнейшую обработку, например в шнековый пресс.
Шнековая решётка и отдельная решётка с конвейером
| Шнековая решётка | Отдельная решётка + конвейер | |
|---|---|---|
| Количество оборудования | Один интегрированный агрегат | Две отдельные единицы оборудования |
| Занимаемое пространство | Более компактная установка | Требуется больше места для размещения обоих агрегатов |
| Механическая сложность | Две функции объединены в одном механизме | Для каждой функции используется отдельный механизм |
| Техническое обслуживание | Обслуживается один агрегат | Необходимо обслуживать две отдельные единицы оборудования |
| Наиболее подходит для | Установок с ограниченным пространством | Применений, где производительность решётки и конвейера должна подбираться независимо |
Совмещённая функция шнековой решётки во многих случаях обеспечивает более компактную и простую установку, тогда как конфигурация с отдельной решёткой и конвейером может предоставить больше гибкости в тех случаях, когда производительность механической очистки и транспортировки необходимо подбирать или регулировать независимо.
Области применения
Муниципальные очистные сооружения. Шнековые решётки применяются на входных сооружениях муниципальных очистных станций, где предпочтительно компактное интегрированное решение для механической очистки и транспортировки отходов.
Насосные станции. Насосные станции сточных вод с ограниченным доступным пространством получают преимущества от совмещённой функции шнековой решётки, позволяющей уменьшить площадь, необходимую для оборудования по обработке твёрдых отходов.
Предварительная очистка промышленных сточных вод. Промышленные предприятия с ограниченным монтажным пространством используют шнековые решётки как эффективное решение для задержания и удаления твёрдых включений в одном интегрированном процессе.
Материалы и конструкция
Шнековые решётки Vortex Engineering полностью изготавливаются из нержавеющей стали, выбранной с учётом долговечности при эксплуатации на входных сооружениях очистных станций.
Корпус / корзина решётки: нержавеющая сталь AISI 304 в стандартном исполнении; AISI 316 доступна для более агрессивных условий эксплуатации.
Шнек: износостойкая нержавеющая сталь, рассчитанная на одновременное выполнение функций механической очистки и транспортировки без чрезмерного износа.
Система привода: мотор-редуктор, подобранный в соответствии с размерами решётки и ожидаемой нагрузкой по твёрдым отходам.
Крепёжные элементы: нержавеющая сталь A2 или A4 в зависимости от условий эксплуатации.
Часто задаваемые вопросы
Шнековая решётка выполняет одновременно две функции — механическую очистку, задерживая твёрдые отходы из потока сточных вод, и их транспортировку к точке выгрузки с помощью одного вращающегося шнекового механизма.
Шнековый конвейер только транспортирует материал, который уже был задержан отдельным оборудованием механической очистки, и сам по себе функцию процеживания или задержания твёрдых отходов не выполняет.
Шнековые решётки, как правило, подходят для объектов с малым и средним расходом сточных вод, где их компактная конструкция и совмещённая функция механической очистки и транспортировки дают наибольшее преимущество.
Для более высоких расходов большую производительность могут обеспечить отдельные системы механической очистки и транспортировки либо грабельные решётки.
Постоянное вращение шнека помогает перемещать задержанные твёрдые отходы вдоль поверхности решётки и снижает риск их накопления в одной точке. Однако рекомендуется периодически проводить осмотр, чтобы убедиться, что фильтрующая поверхность остаётся чистой и оборудование продолжает работать эффективно.
Да, угол наклона шнековой решётки может быть выбран в соответствии с конфигурацией канала и требуемой высотой подъёма между входной зоной и точкой выгрузки, в пределах практических ограничений, обеспечивающих эффективную механическую очистку и транспортировку.
Компания Vortex Engineering проектирует и производит шнековые решётки в рамках полной линейки оборудования для механической очистки и полного ассортимента оборудования для очистки сточных вод.
