Alcance del Proyecto
Fabricación de mezcladores de reacción lenta y filtros tipo canastilla.

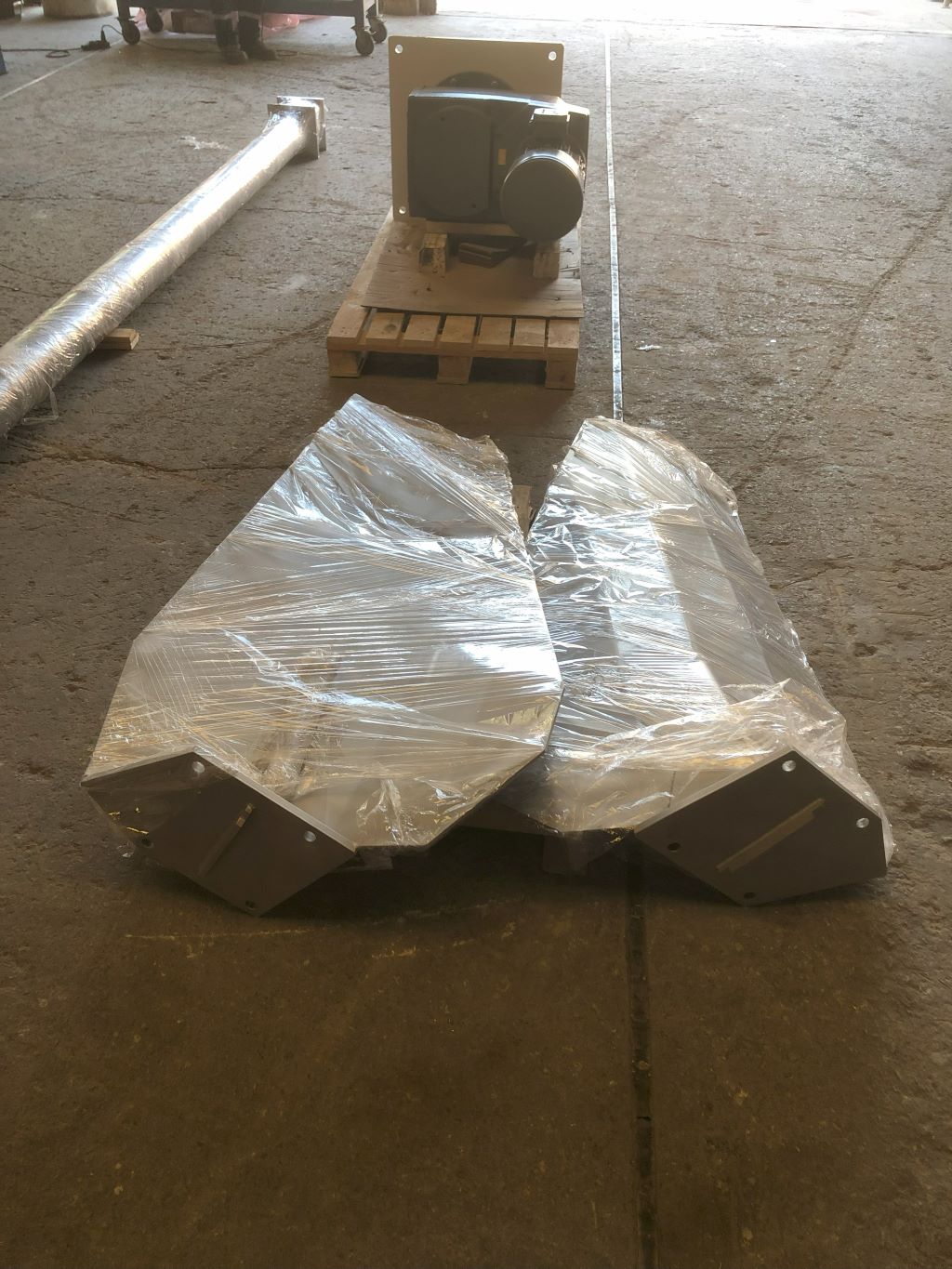

Mezclador de Reacción Lenta – 1 pza
Tipo: Eje vertical
Velocidad:
Máx.: 16 rpm / 50 Hz
Mín.: 12 rpm
Dimensiones e información de materiales

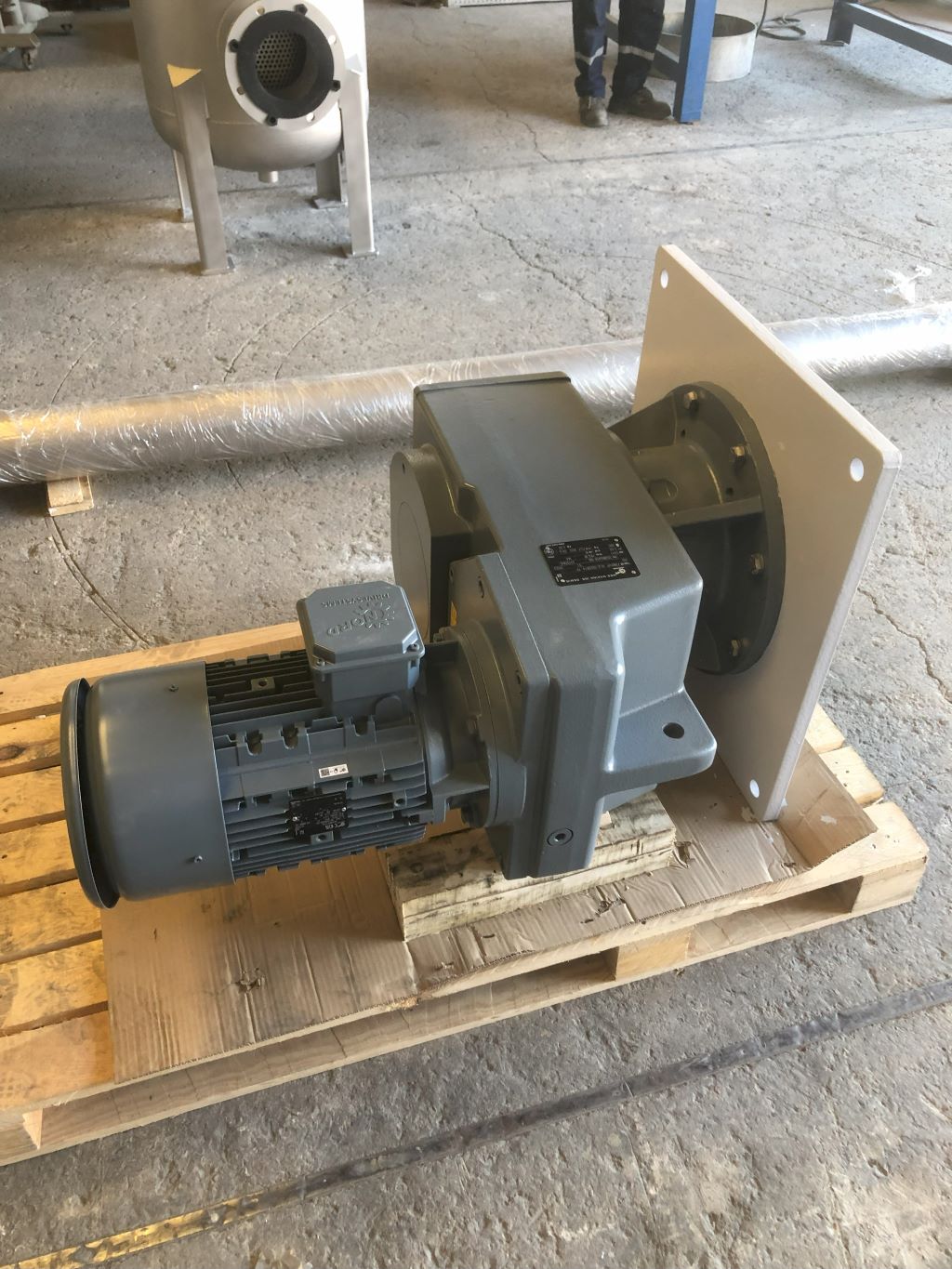

Unidad de accionamiento: Motor y reductor / tipo mezclador / Nord–Alemania
SK7382VF VL2‐132MP/4 TF RDPlaca base: Acero al carbono / galvanizado
Acoplamiento rígido: Acero al carbono / recubrimiento epóxico
Eje tubular: Ø168.3 × 7.1 mm / AISI 304L
Impulsor: Ø3,200 mm / AISI 304L / 1 pieza

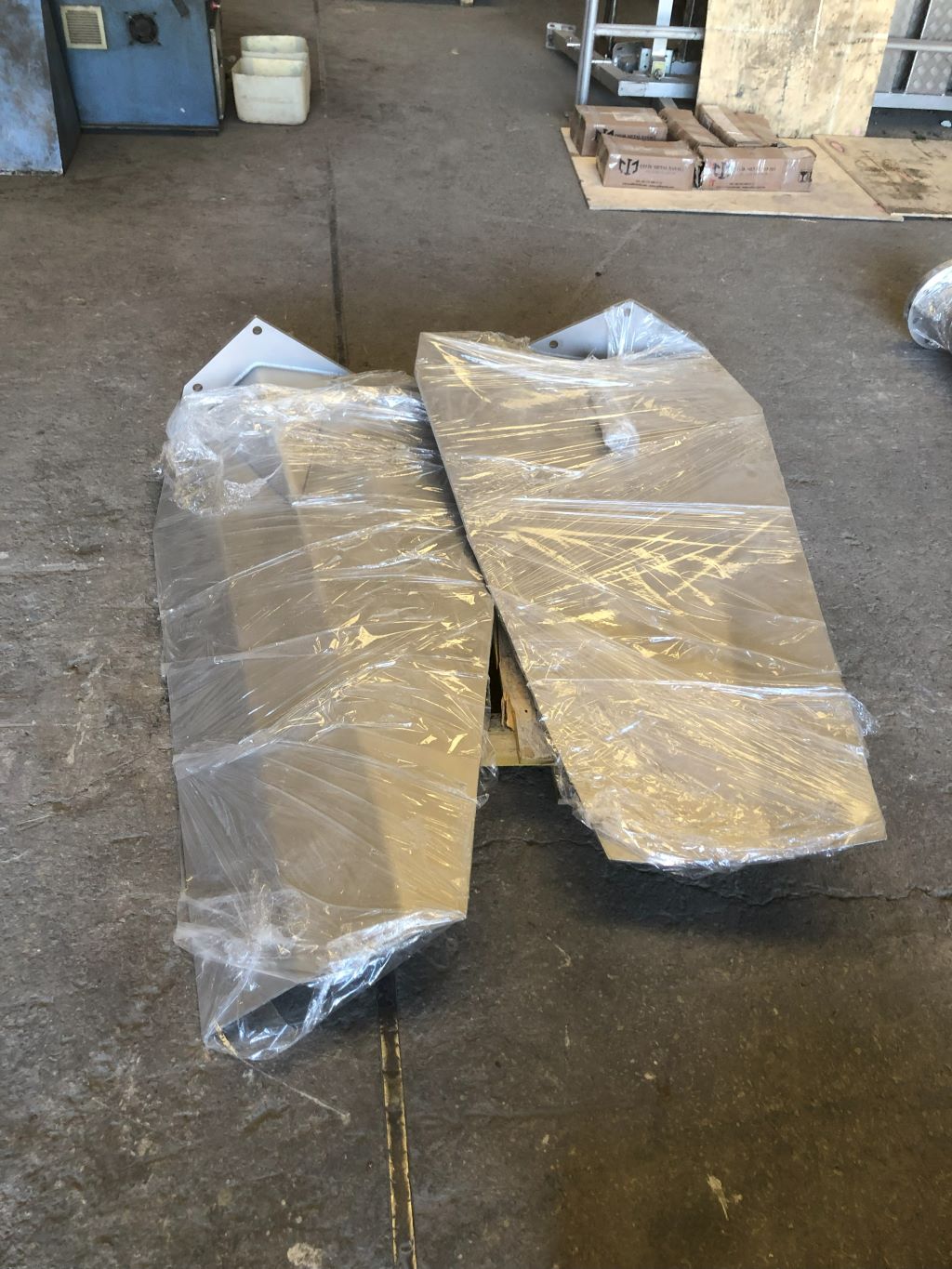

Palas del impulsor: t = 5 mm / 35° respecto a la horizontal / 2 palas
Eléctrico
Alimentación eléctrica: 380 V / 3 fases / 50 Hz
Potencia del motor: 5.5 kW
Clase de protección: IP55
Control de velocidad (VFD): Excluido
Par de salida: 3,341 Nm
Peso total: 800 kg

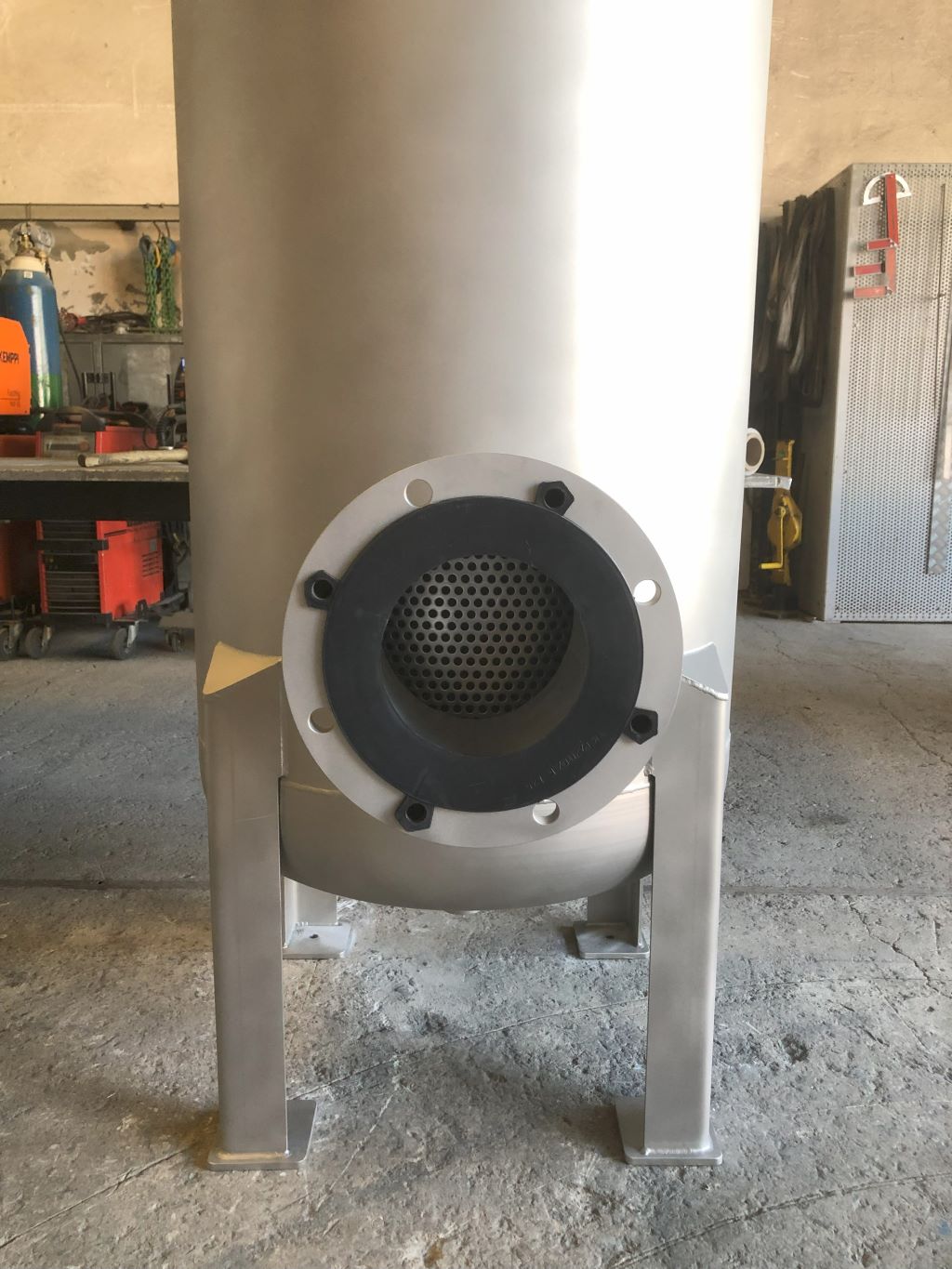

Filtro Tipo Canastilla – 2 pzas
Capacidad: 50 m³/h
Presión de operación: 6 bar
Presión de diseño: 10 bar
Presión de prueba: 12 bar
Dimensiones
Cuerpo: Ø711 × 1800 × 5 mm
Tapa superior: Tipo domo con brida especial
Base: Tipo domo / t = 6 mm
Canastilla perforada: Ø600 × 1250 × 4 mm
Diámetro de perforación: Ø9–10 mm
Boquillas
Entrada: DN200 PN10 EN 1092-1, parte superior lateral
Salida: DN200 PN10 EN 1092-1, parte inferior
Manómetro: 1″, 1 unidad
Descarga: 2″, 1 unidad
