Como fabricante de compuertas (penstocks) y proveedor a nivel mundial, Vortex Engineering ofrece una amplia variedad de opciones de diseño.

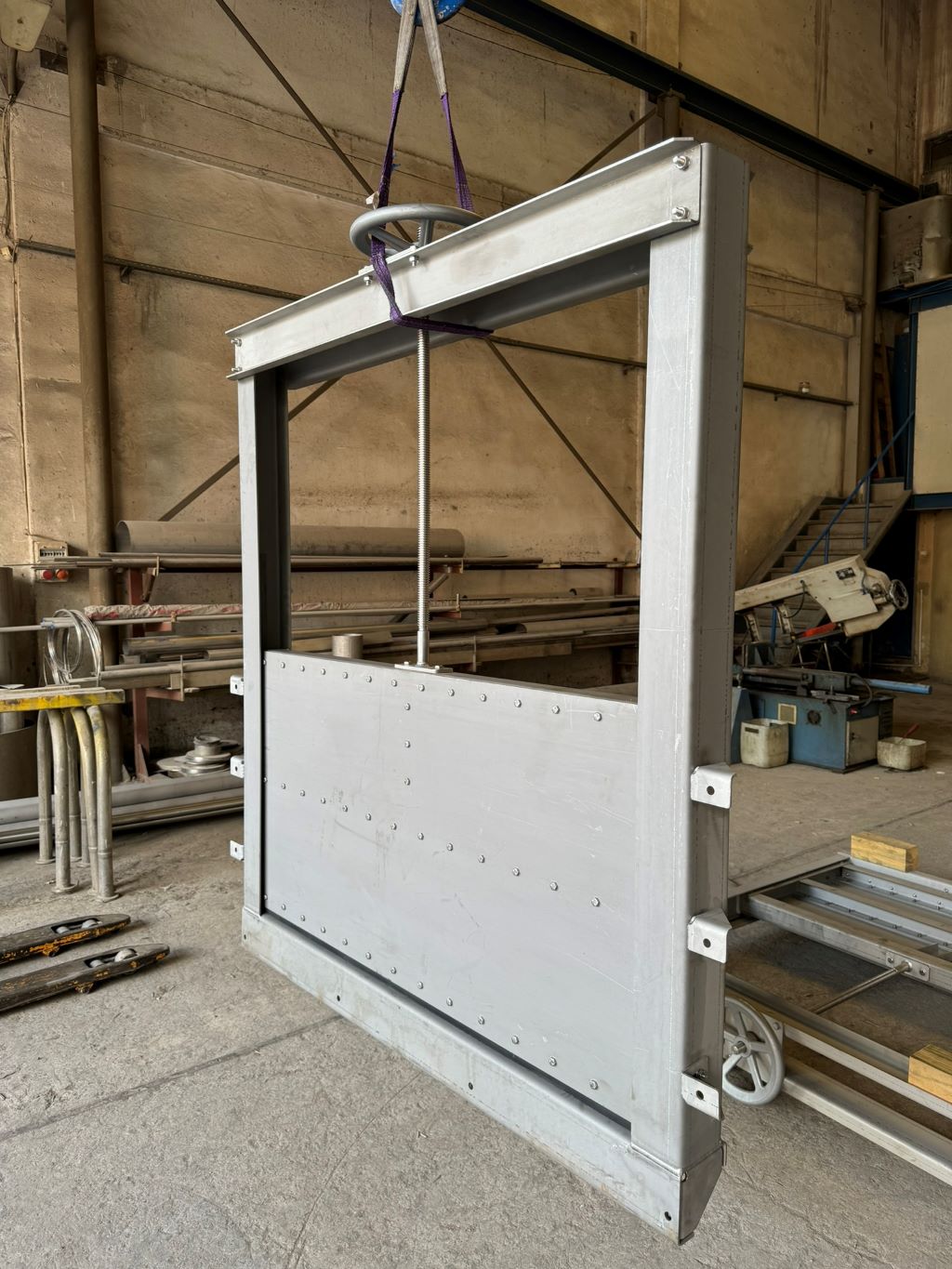

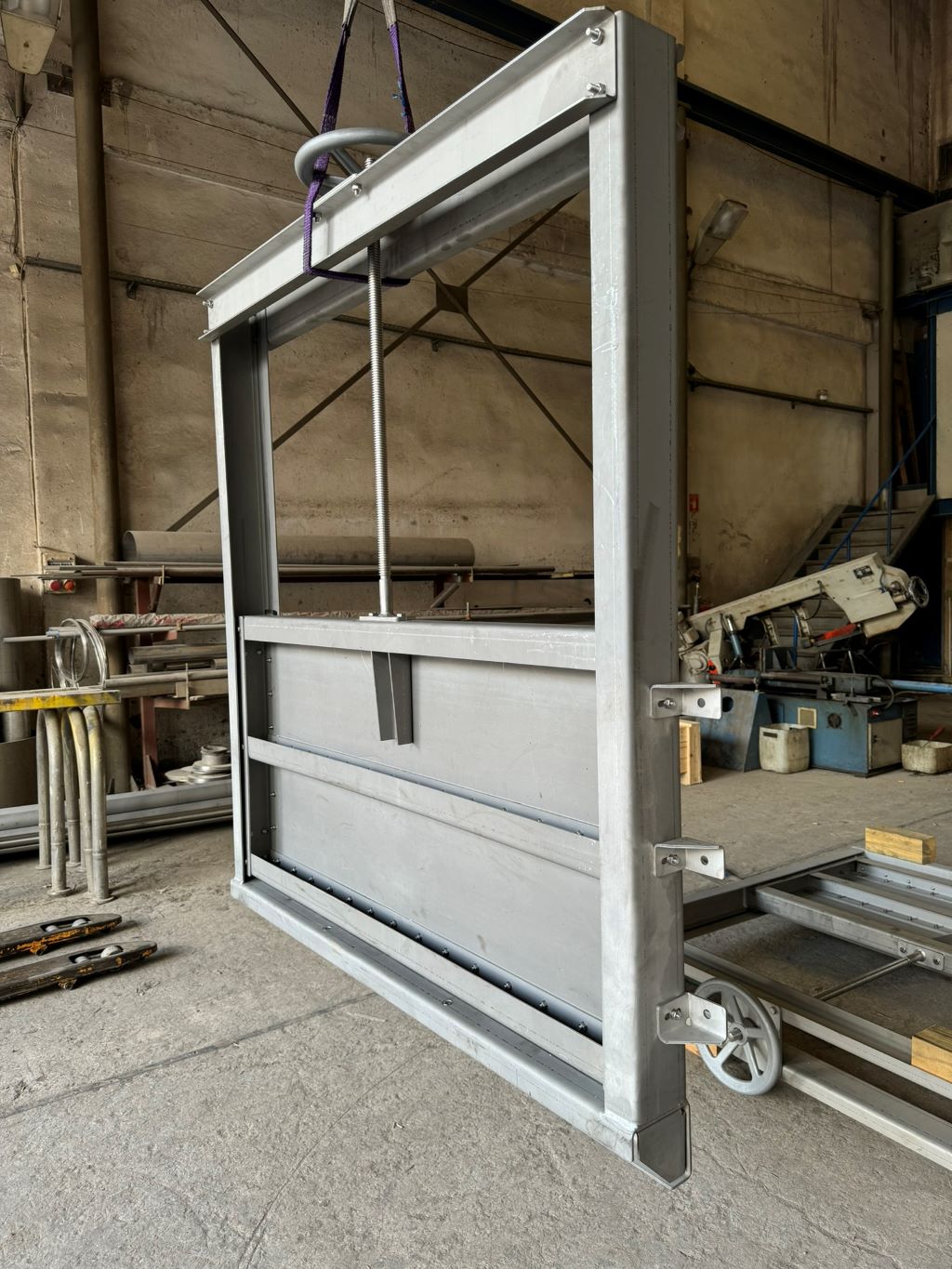

Las compuertas son elementos planos que controlan el flujo en un canal mediante el ajuste de su posición vertical. También se conocen como compuertas deslizantes o compuertas tipo sluice.

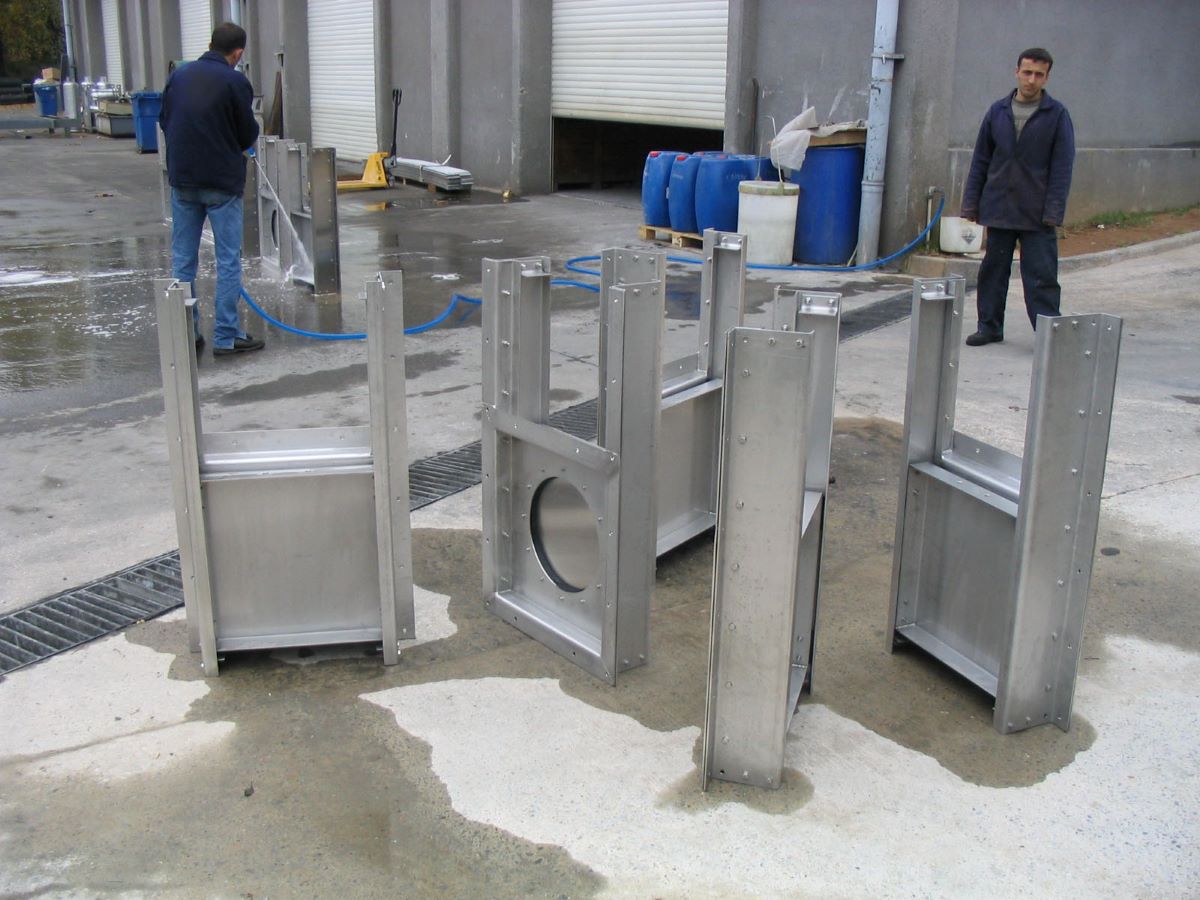

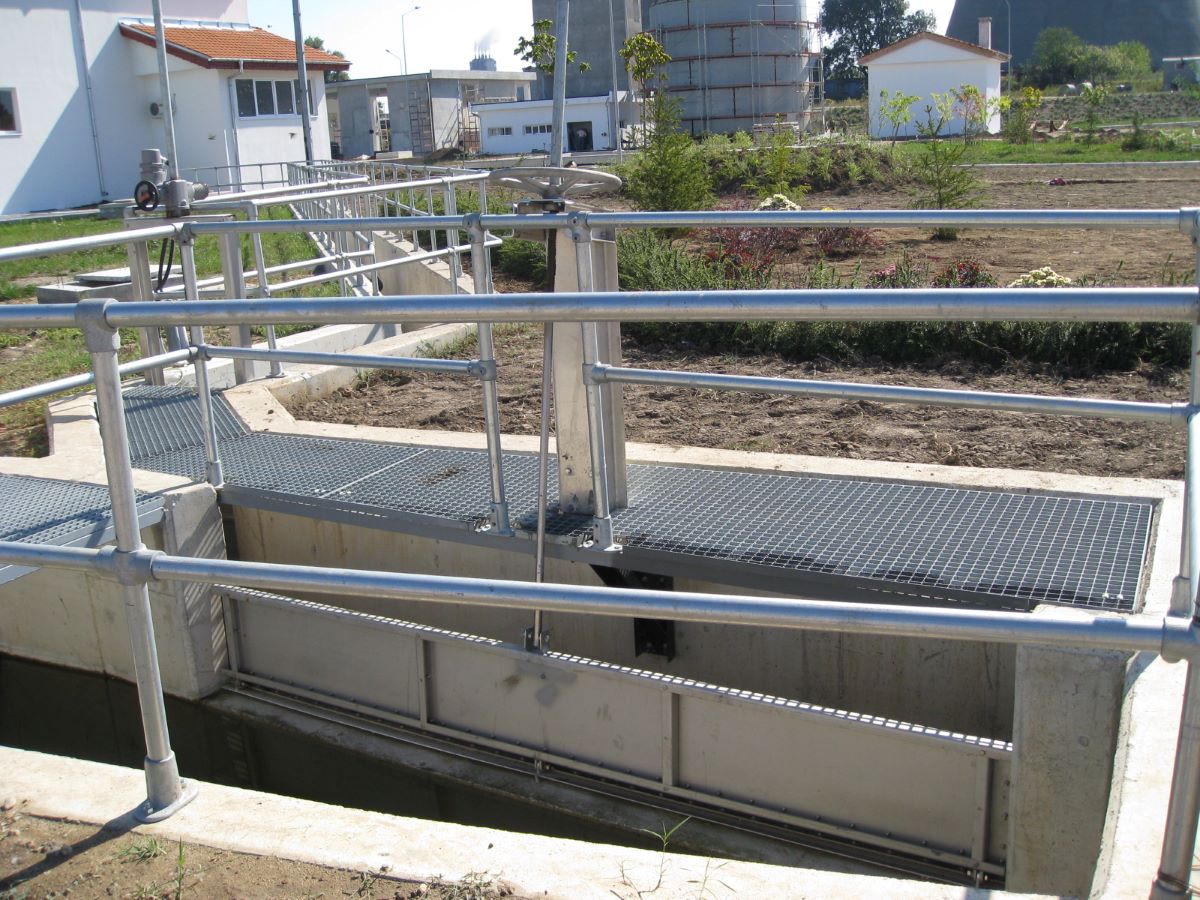

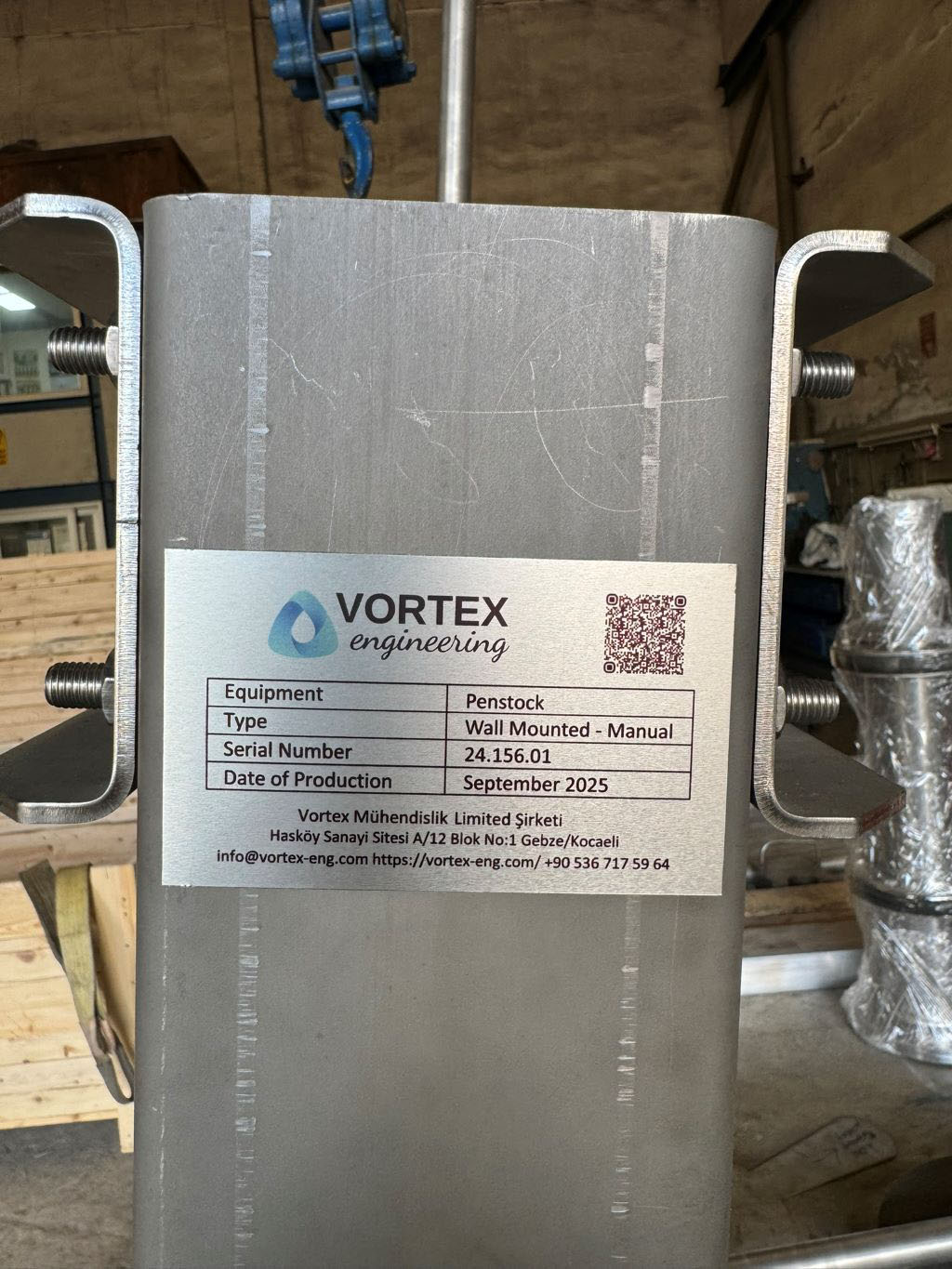

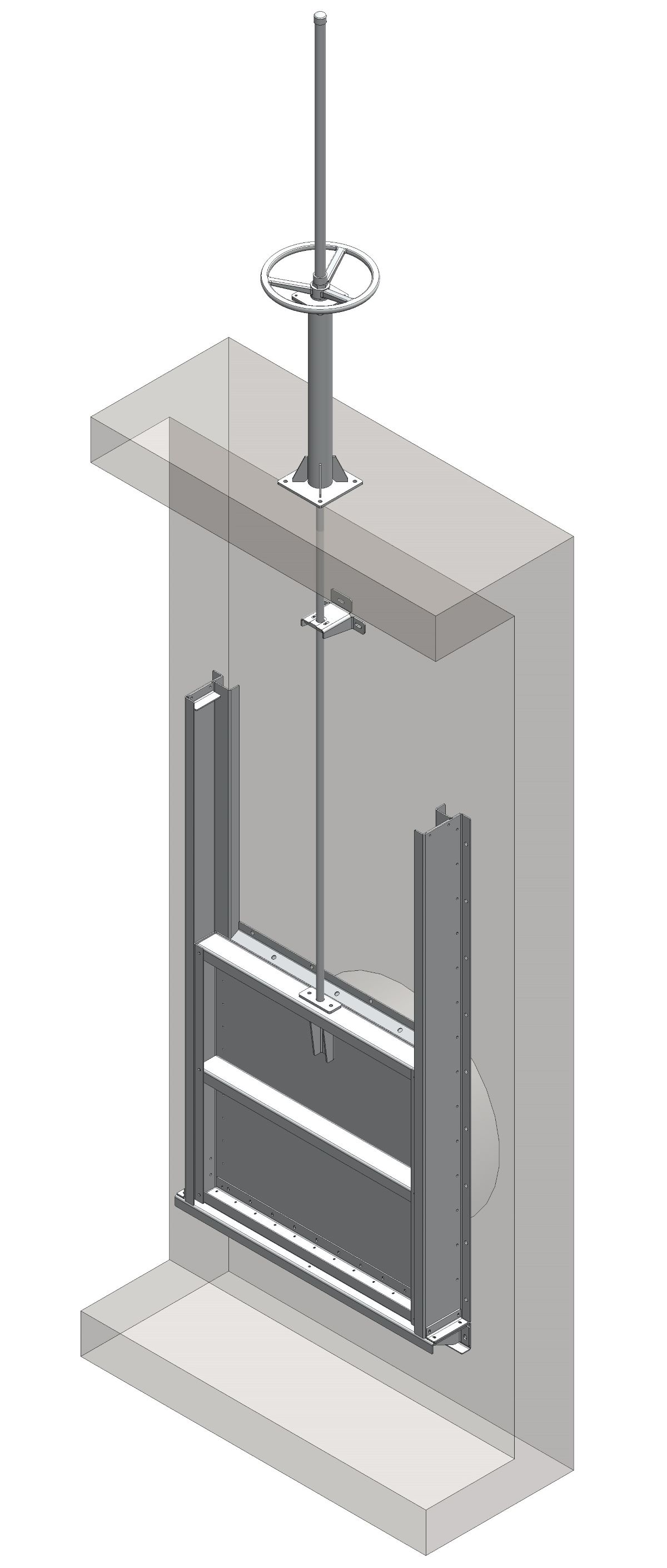

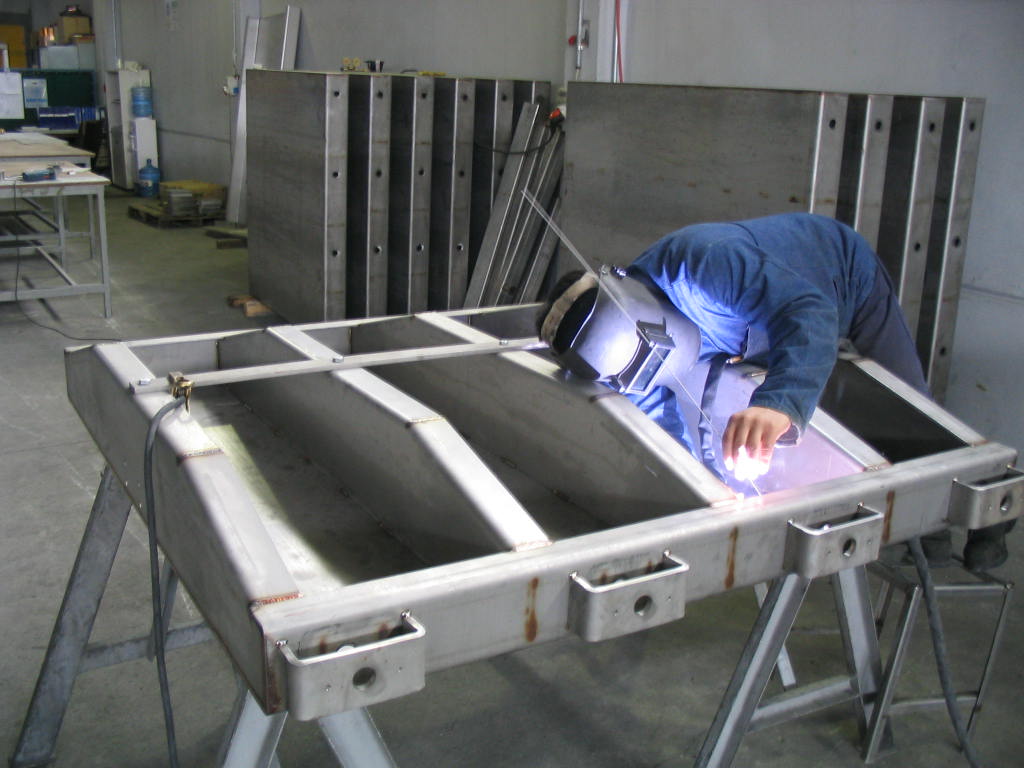

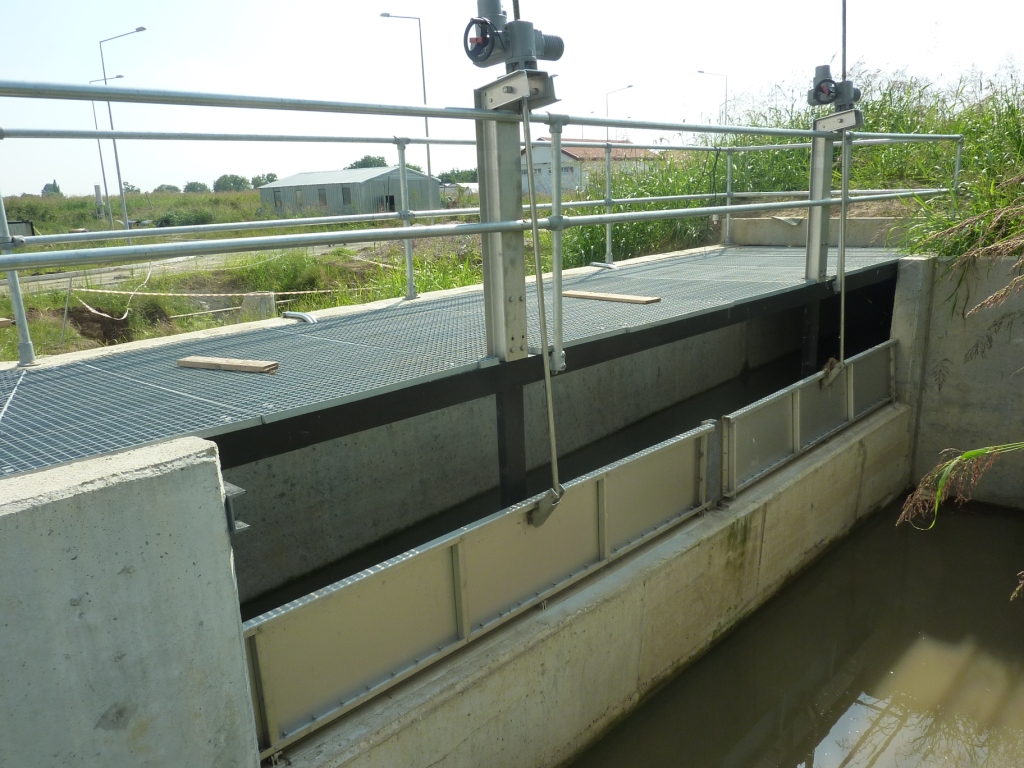

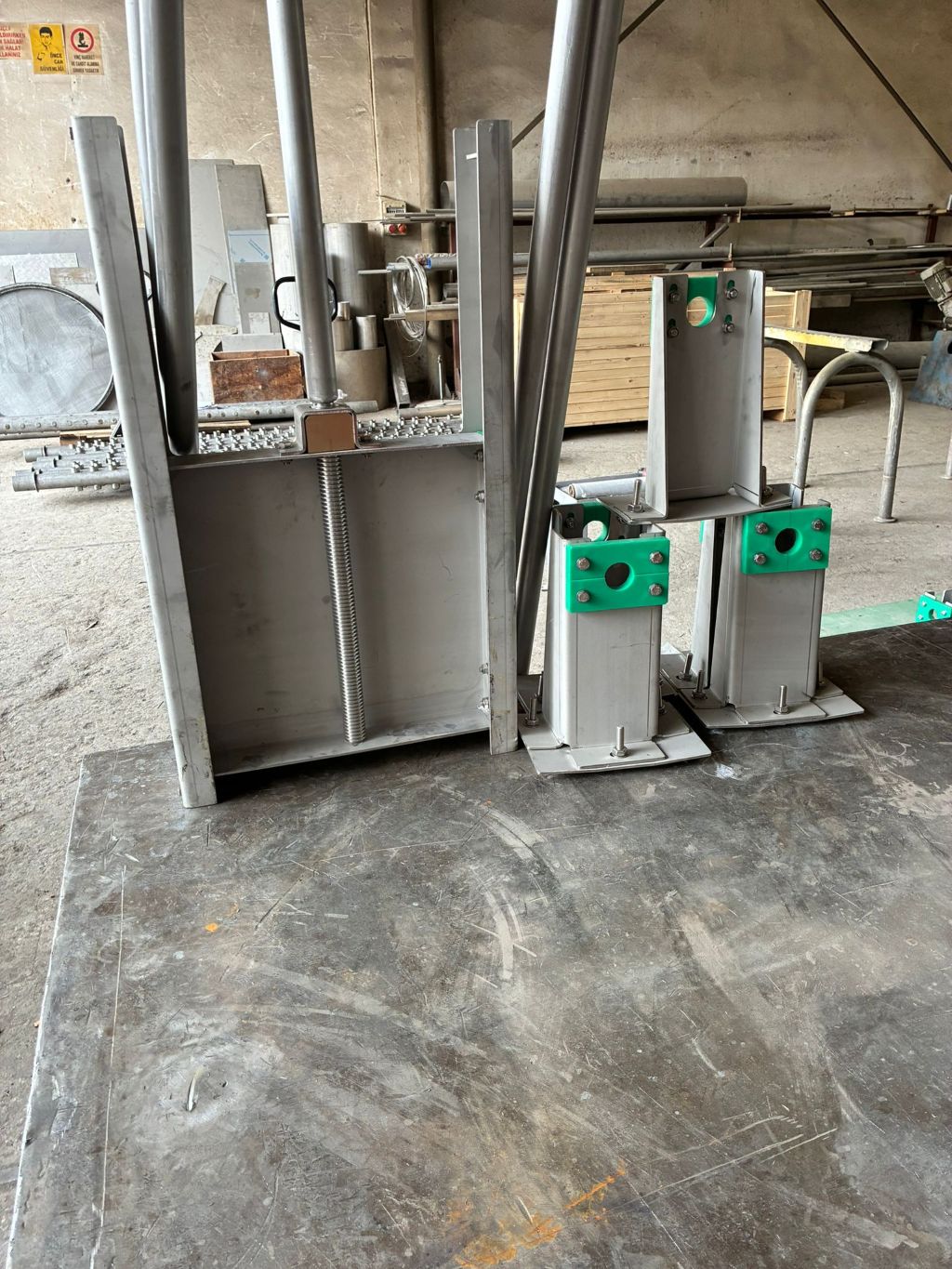

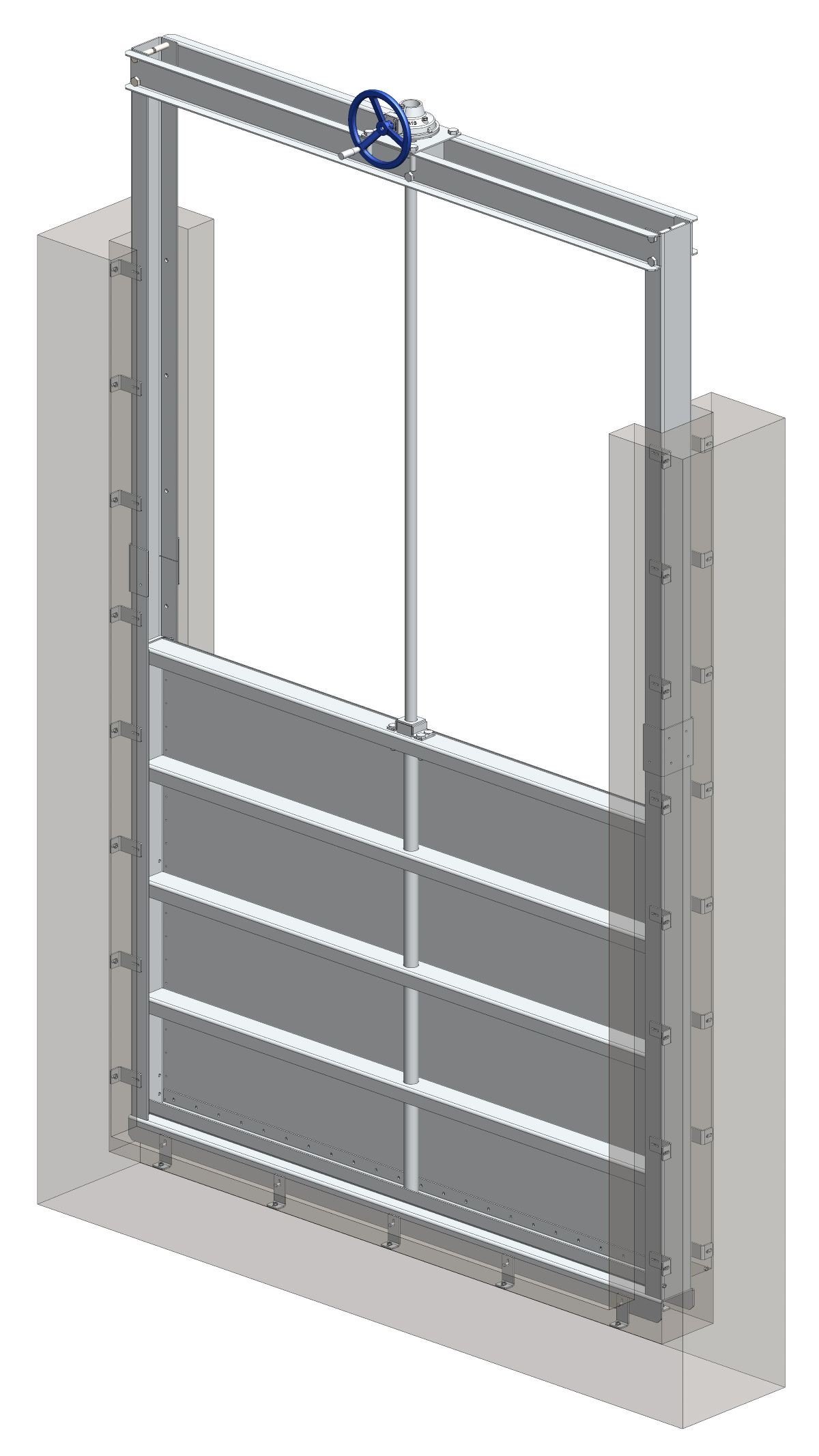

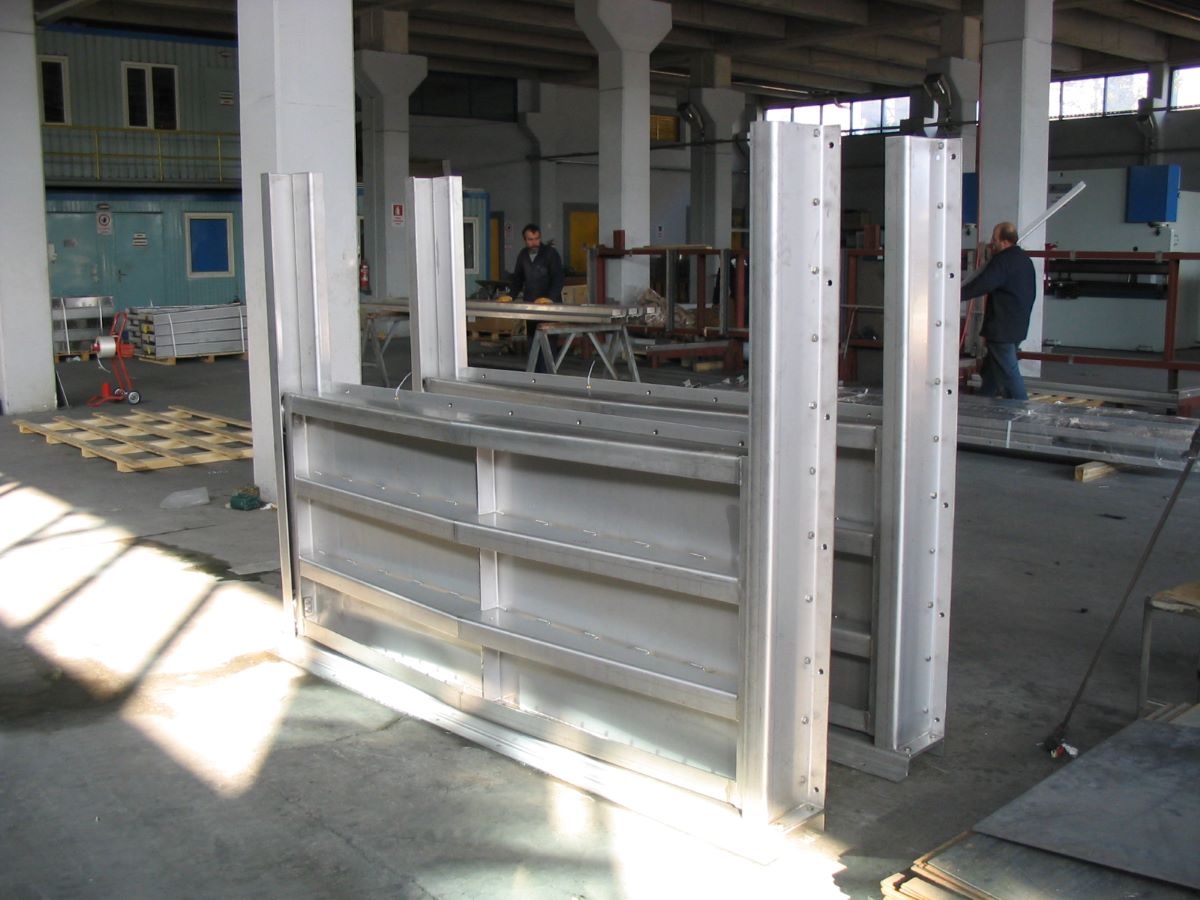

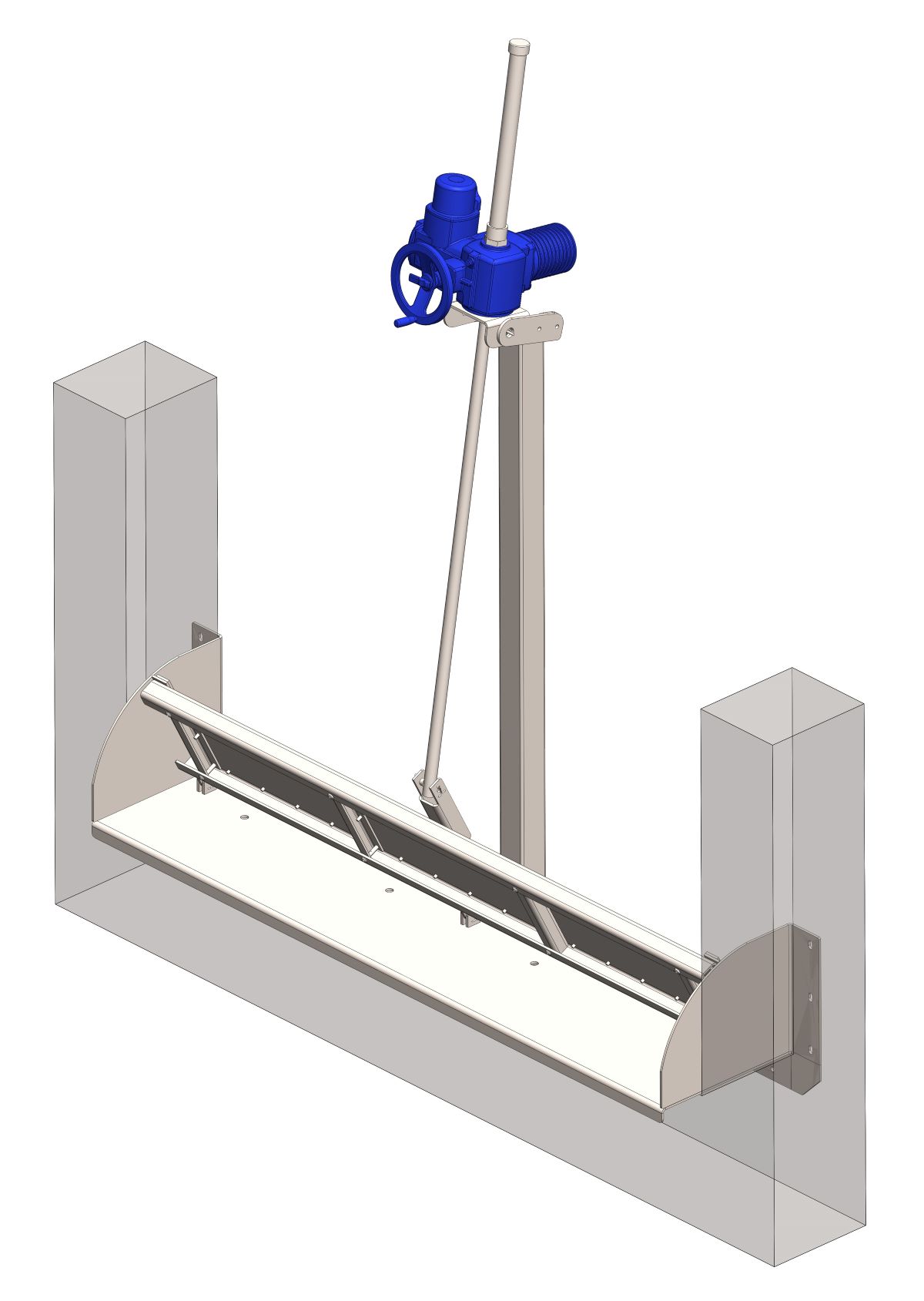

Existen cuatro tipos: tipo muro, tipo canal, vertedero y vertedero basculante.

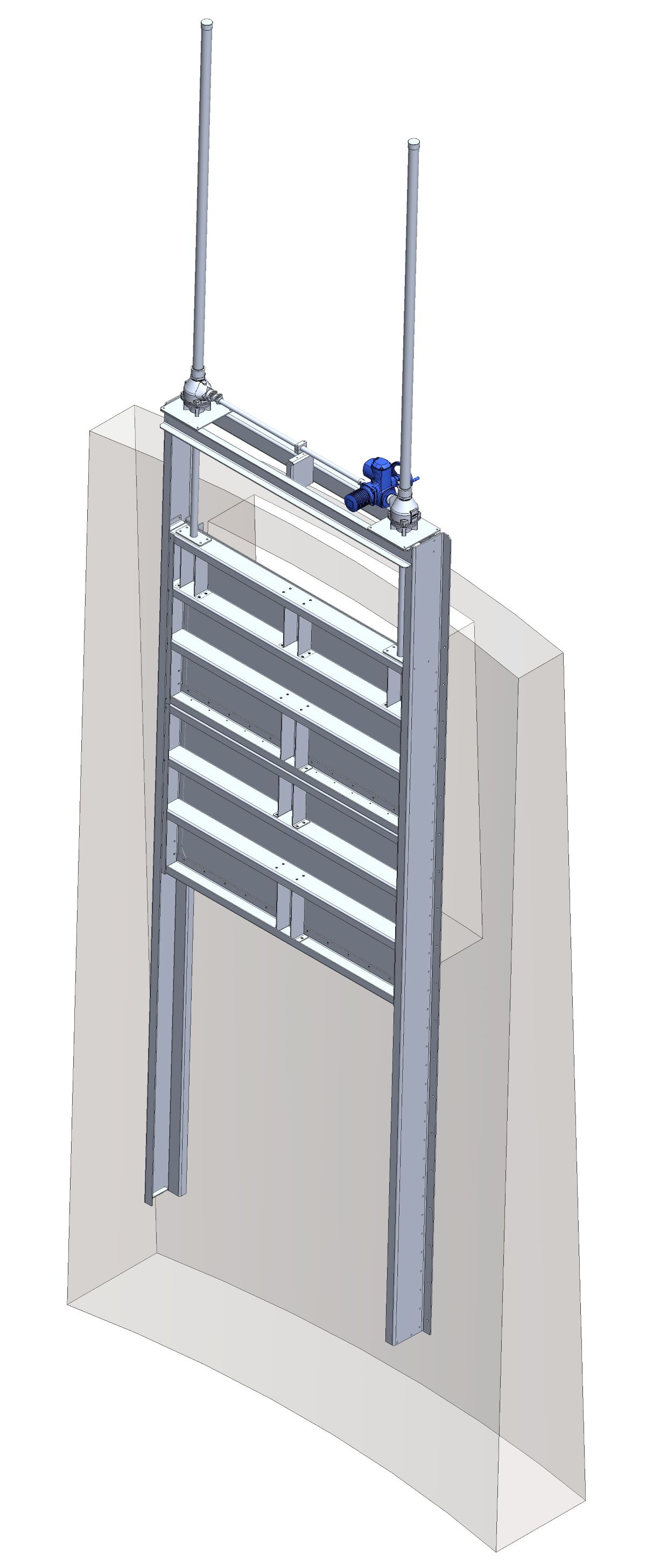

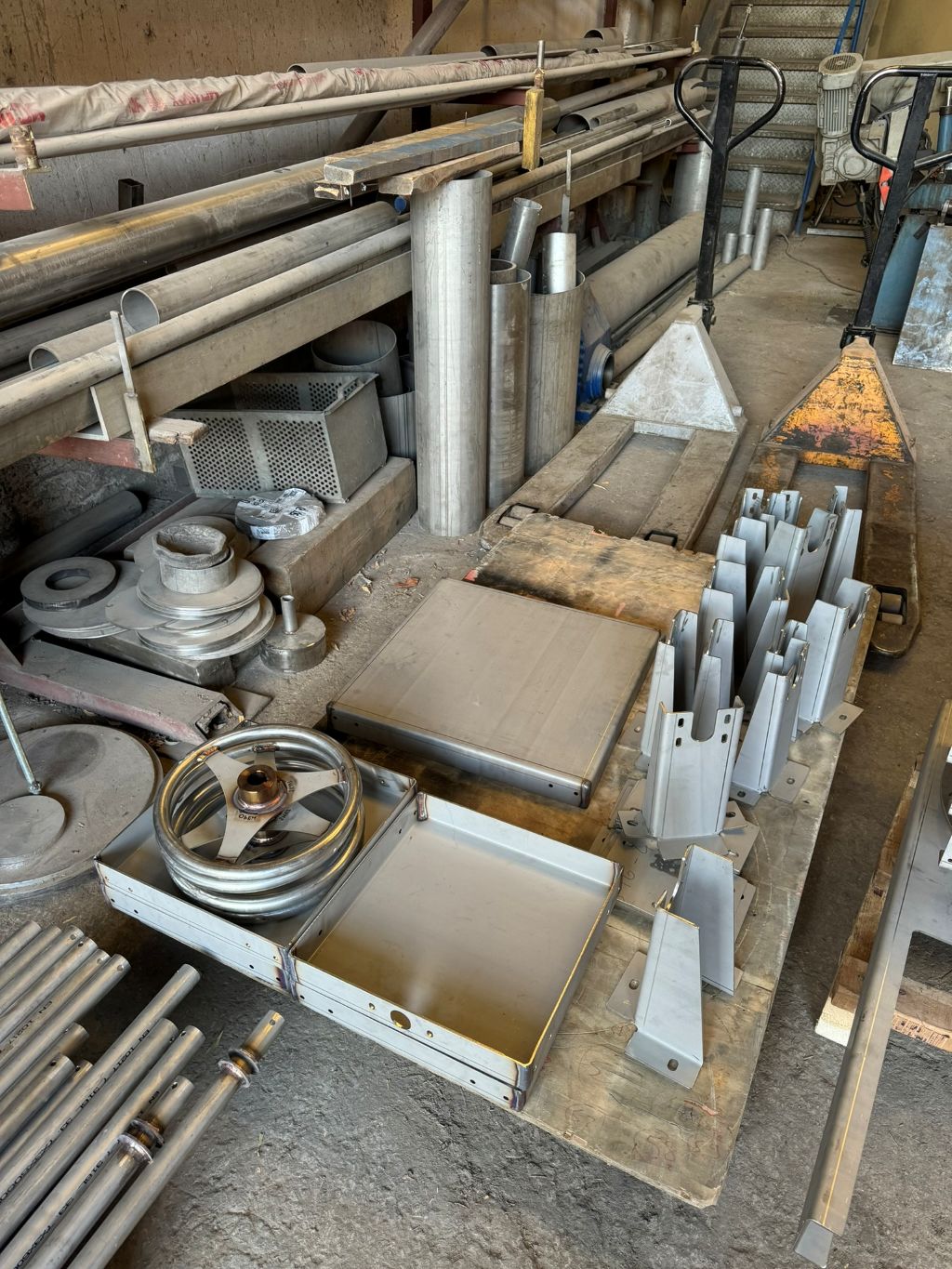

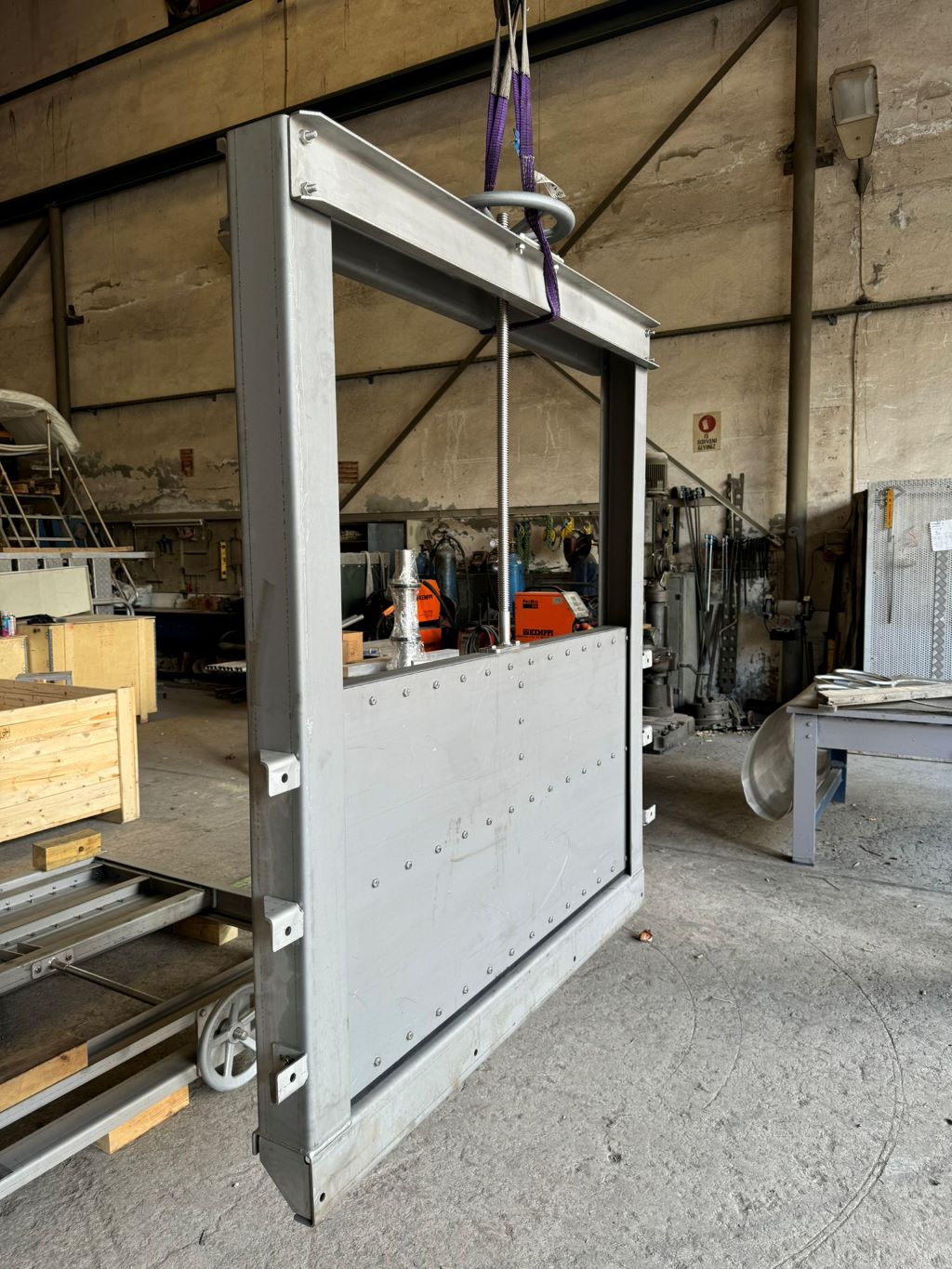

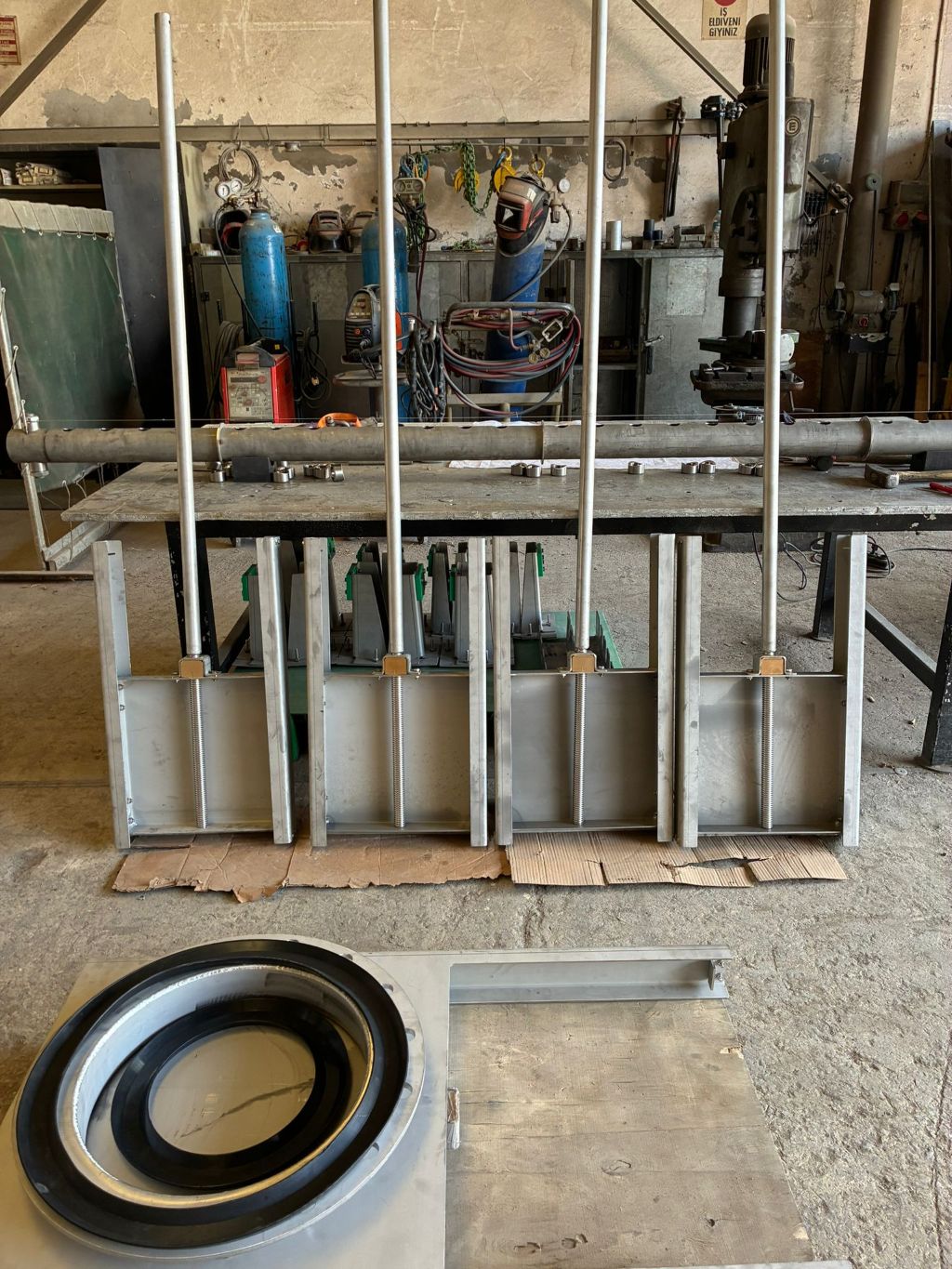

Las compuertas están compuestas por seis partes principales: marco, hoja (compuerta), sello, husillo, tuerca y actuador.

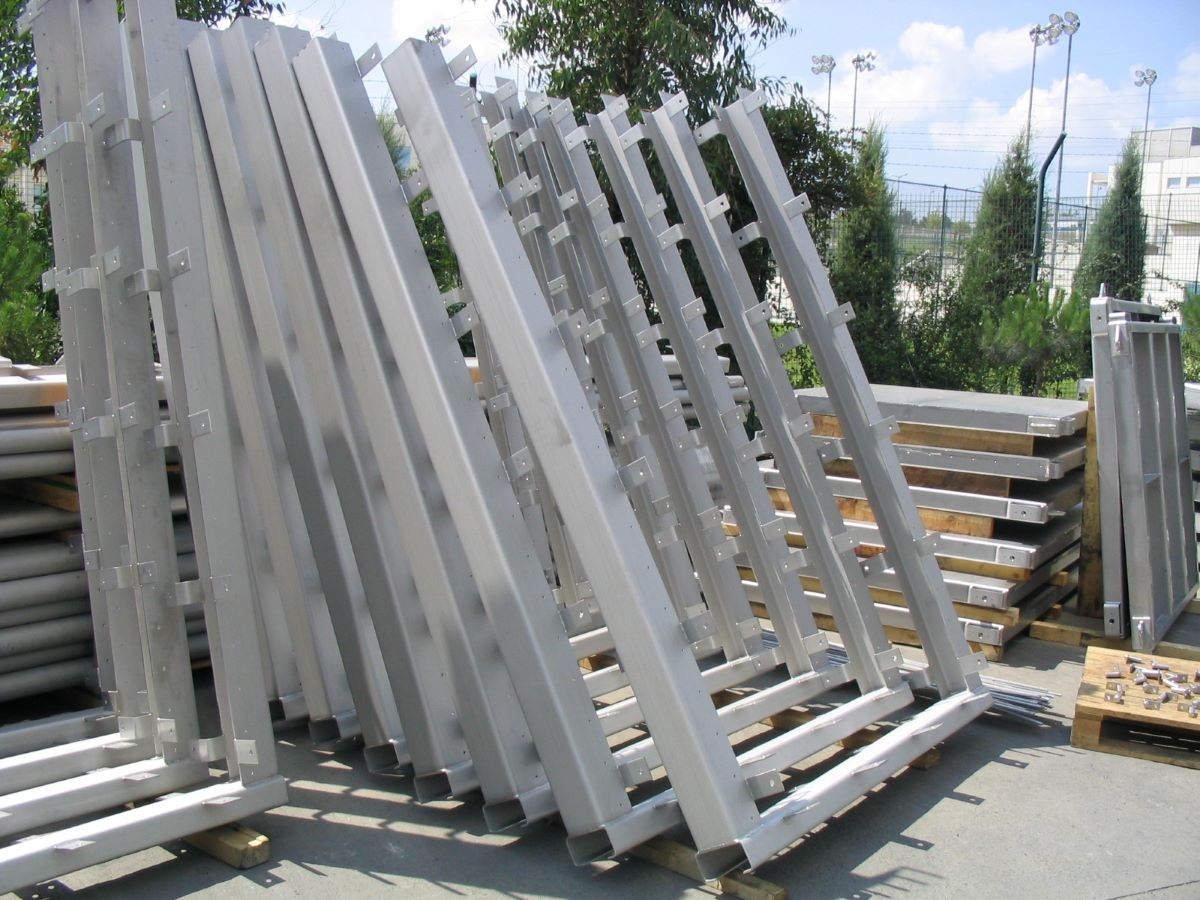

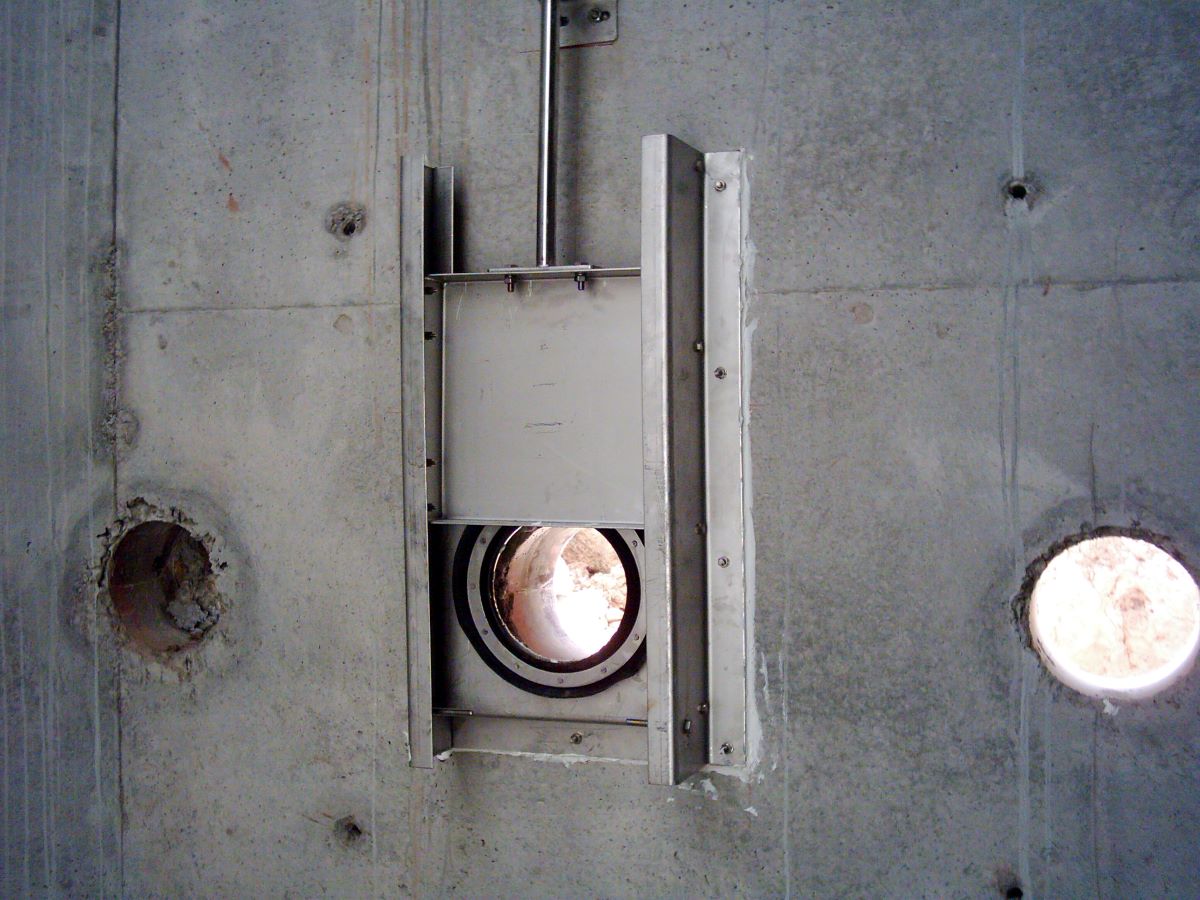

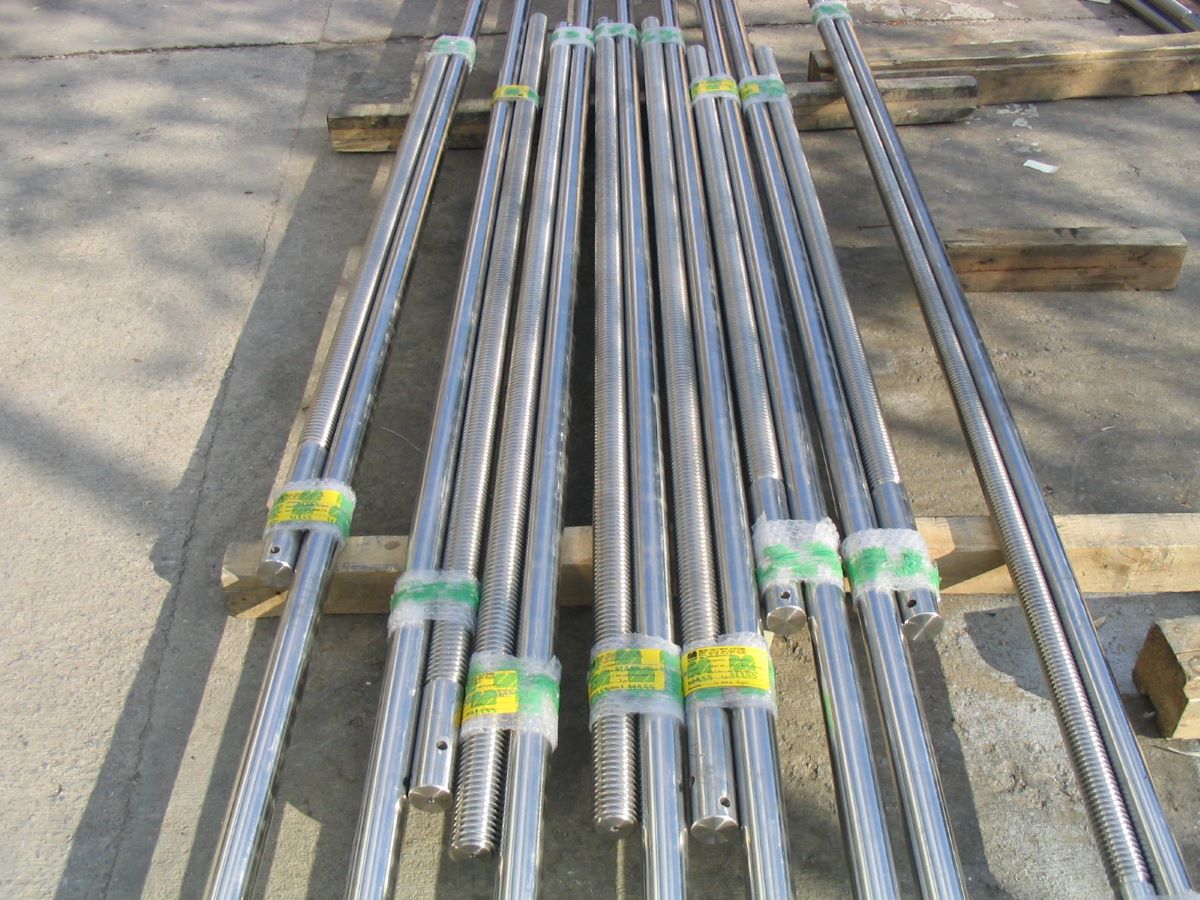

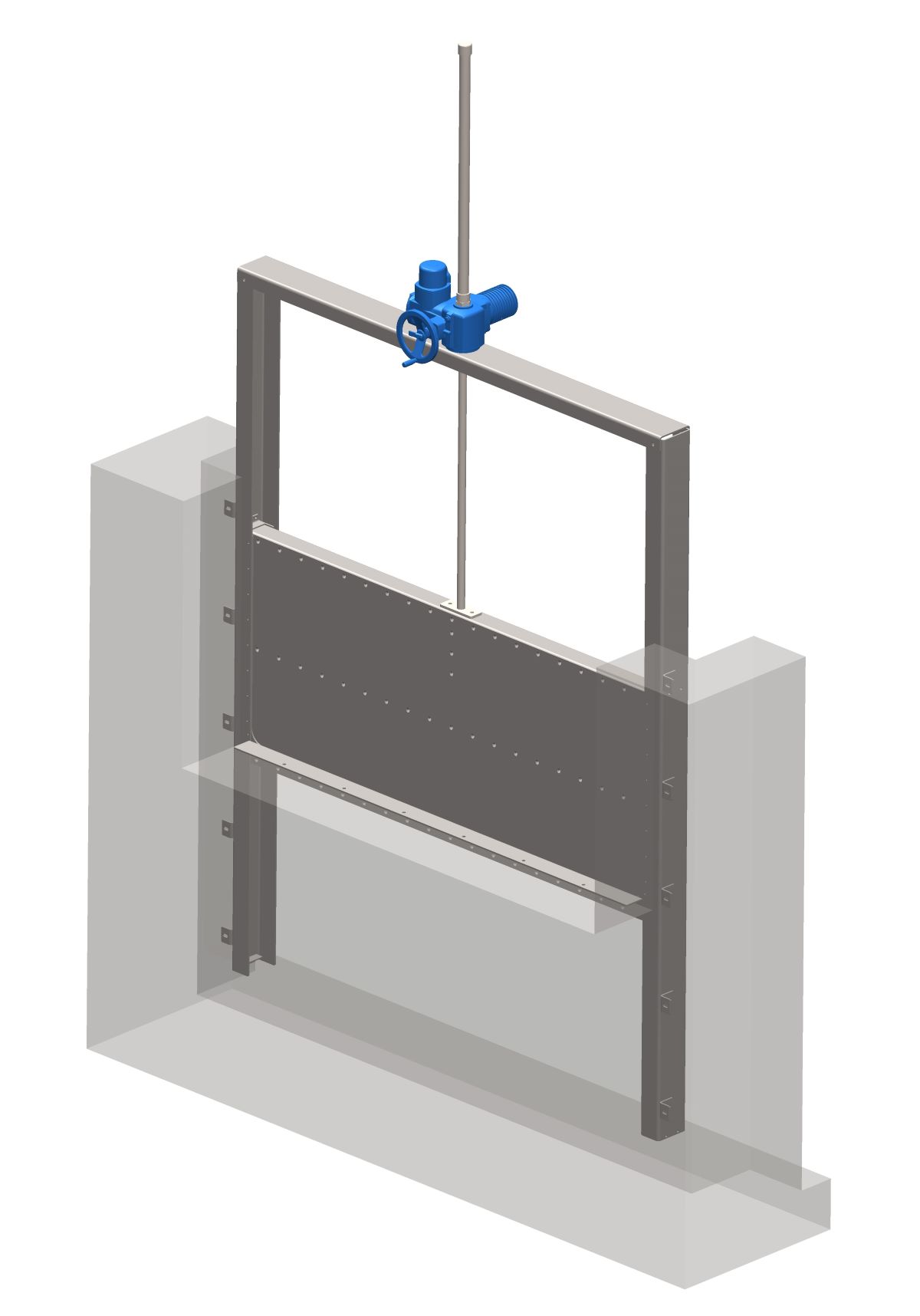

El marco soporta la hoja frente a la carga de presión y define el eje de movimiento vertical. Las hojas se diseñan para soportar presión frontal o posterior, según los requisitos del proyecto. El husillo de accionamiento puede ser de tipo ascendente o no ascendente. La estanqueidad se garantiza mediante sellos de EPDM tipo “P” y doble labio.

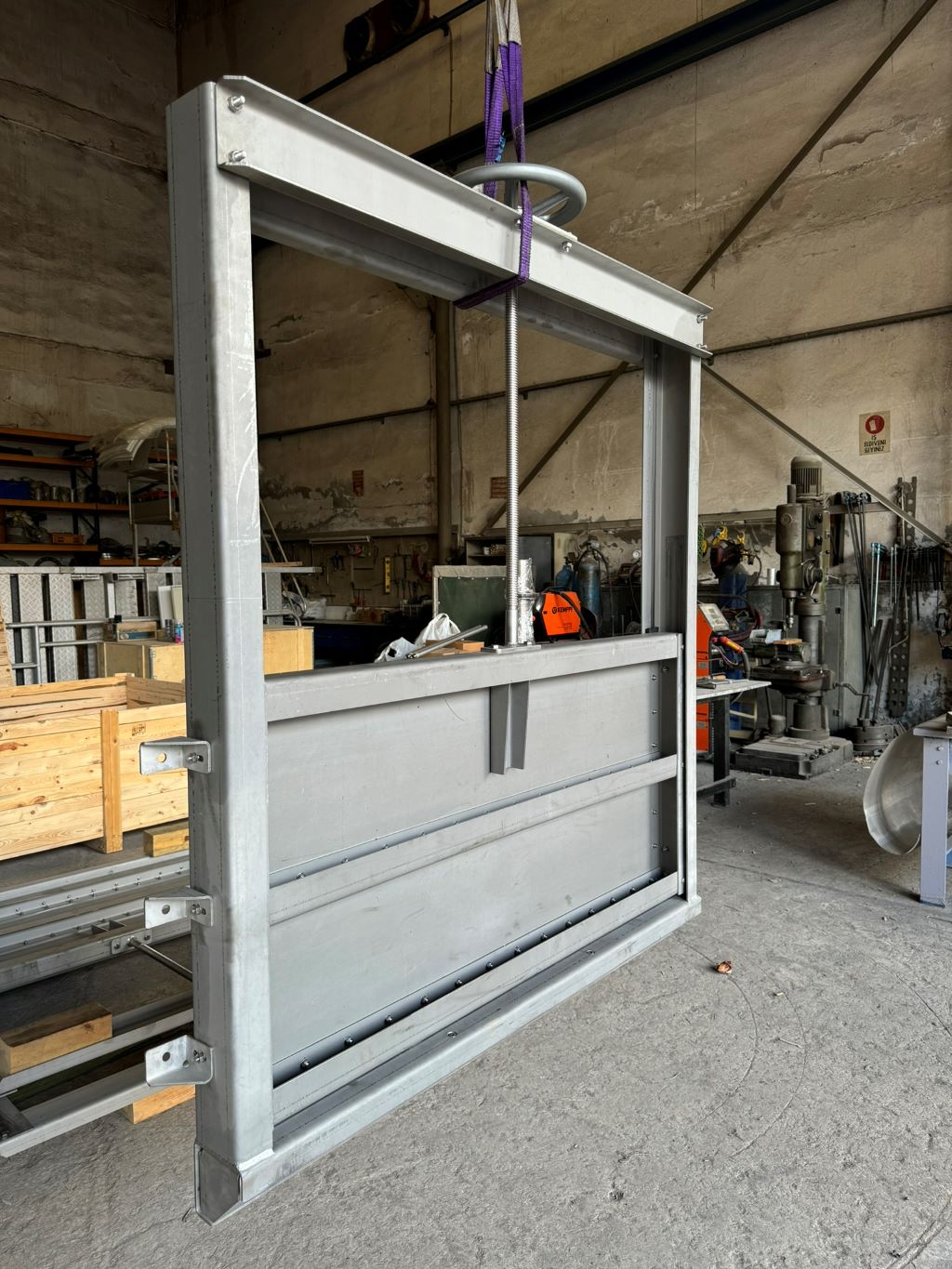

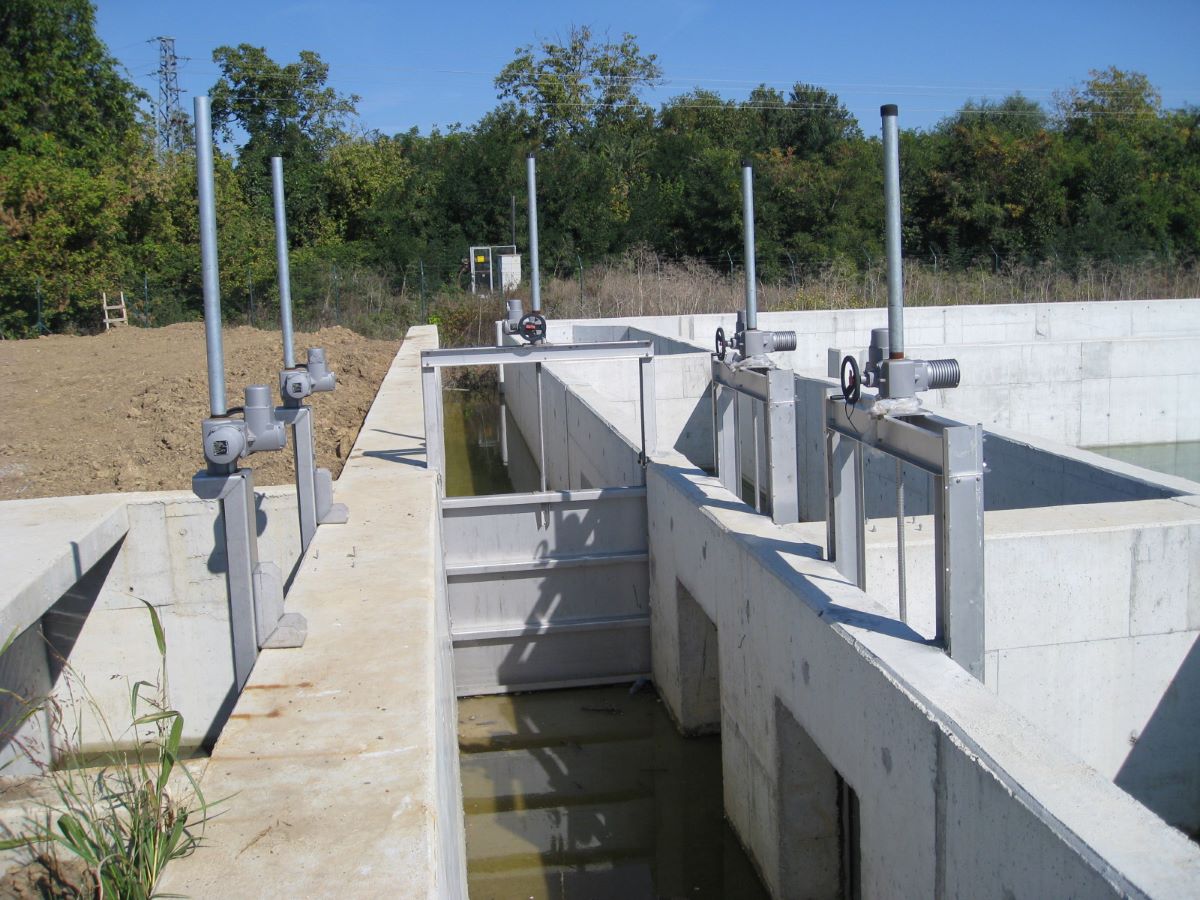

El sistema de accionamiento se selecciona en función de las cargas requeridas. Pueden incorporarse volantes manuales, volantes con reductor o unidades motorizadas con reductor.
El número de husillos en el diseño depende del ancho de la compuerta.
Las tasas de fuga de los sellos (por cada 1 m de longitud de sello) son aproximadamente: 0.02 l/s para presión en asiento y 0.04 l/s para presión fuera de asiento, con una altura de agua inferior a 6 m. Estos valores dependen de la deflexión de la hoja bajo presión, la cual puede ser diseñada de acuerdo con los requerimientos del cliente.
