Alcance del proyecto
Fabricación y pruebas de compuertas manuales con la documentación requerida.
Compuertas manuales – 5 pzas
Operación: Manual mediante volante

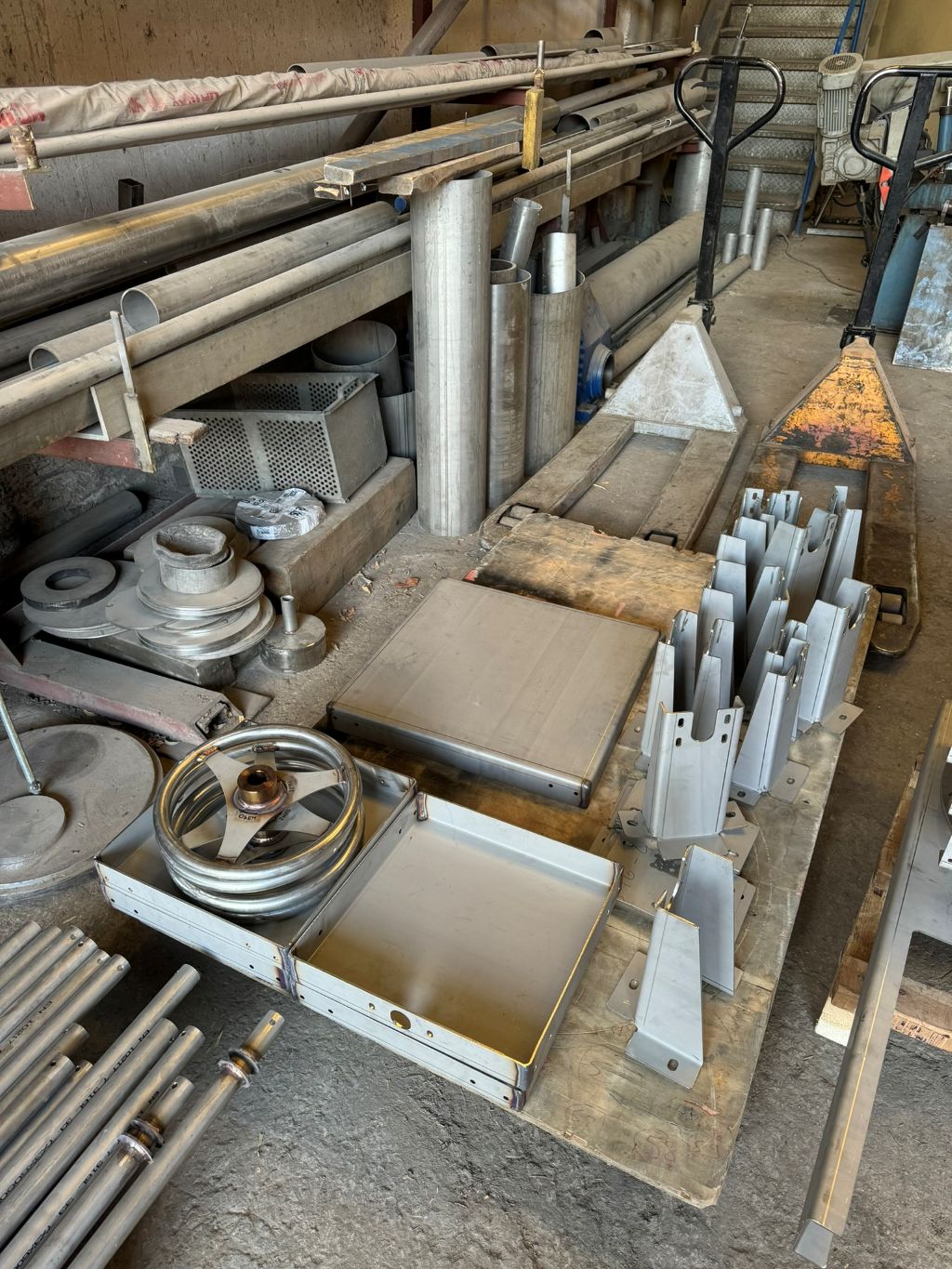

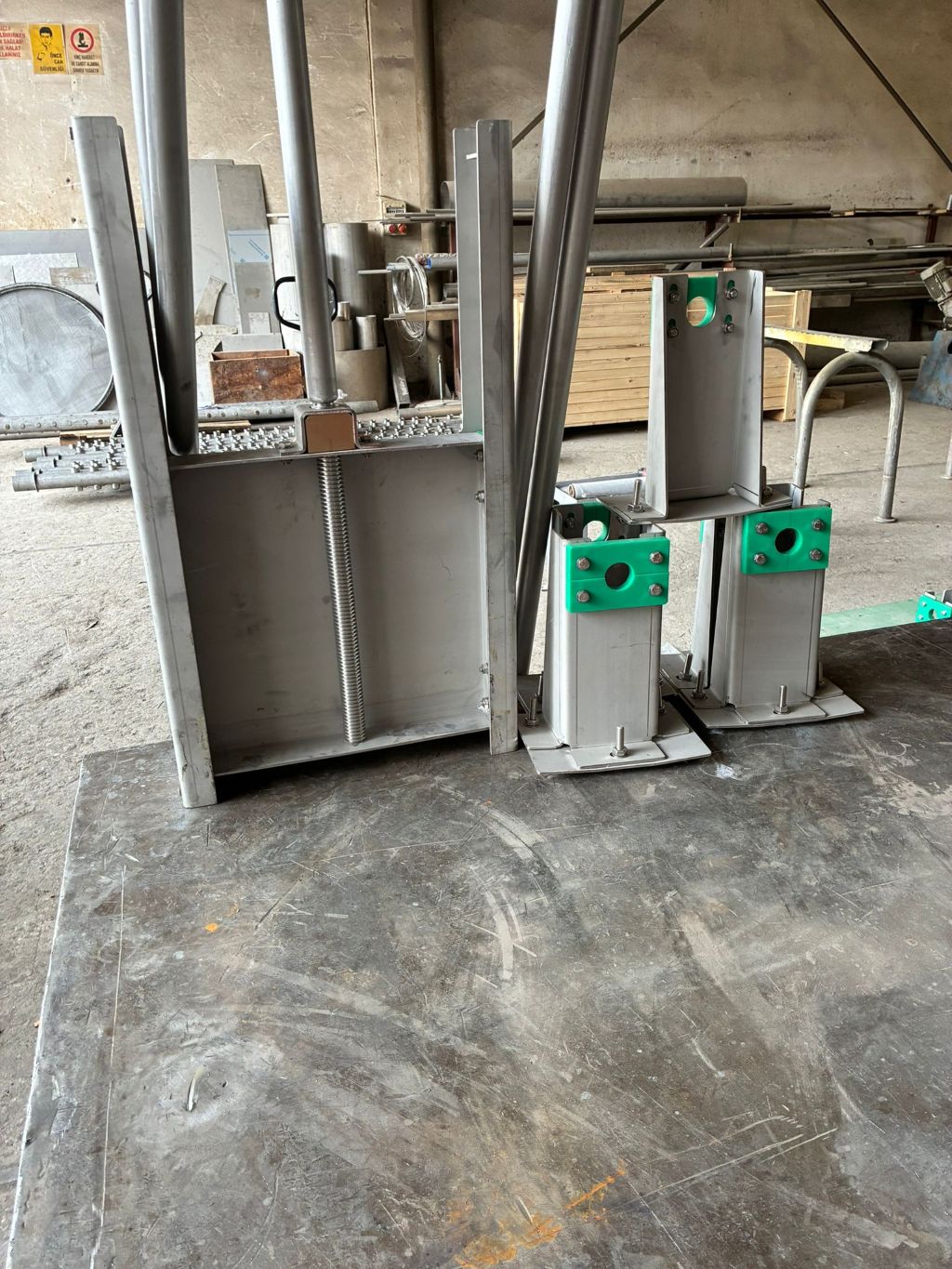

Componentes principales
Marco y compuerta: AISI 316L, t = 4 mm

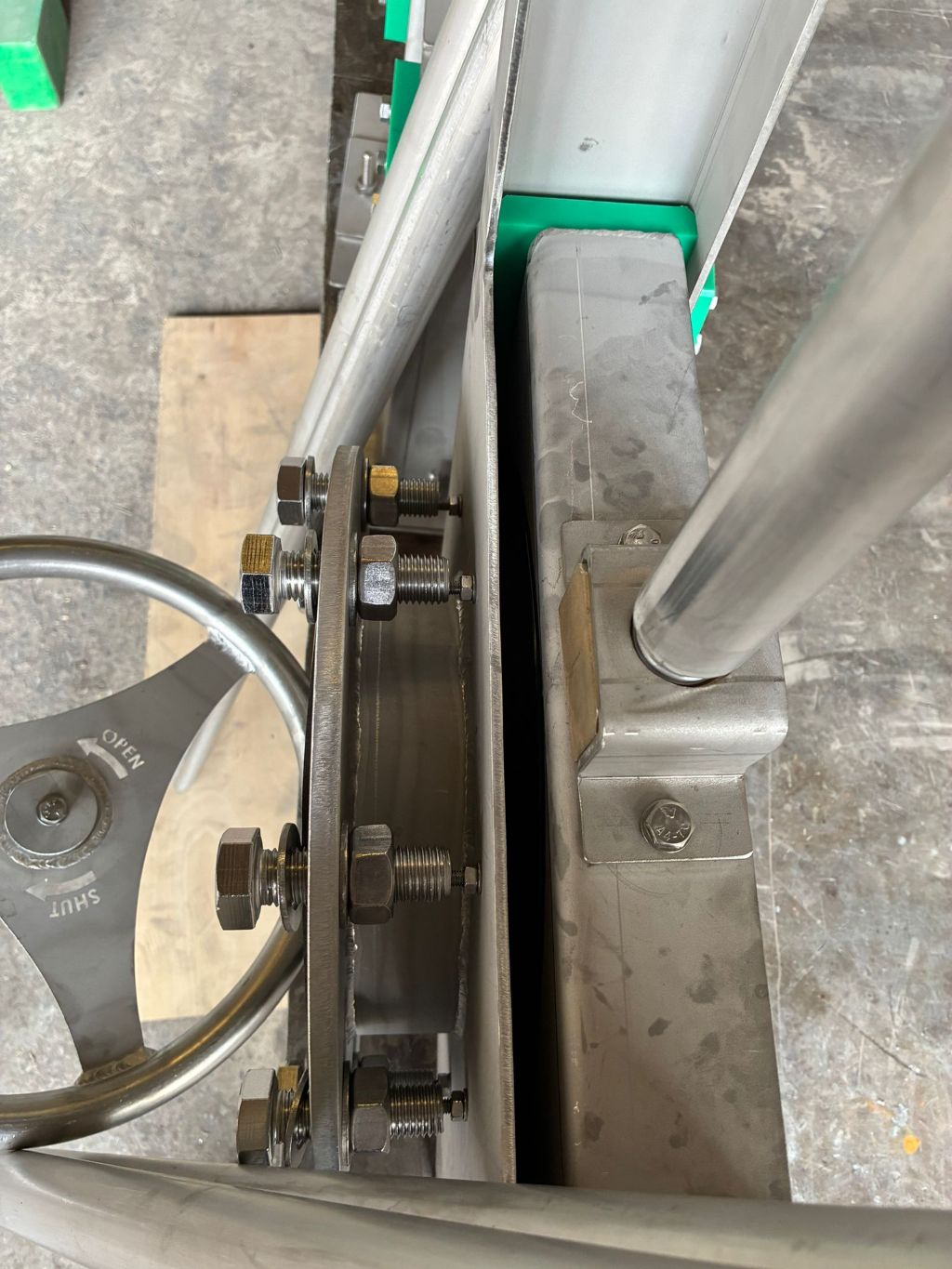

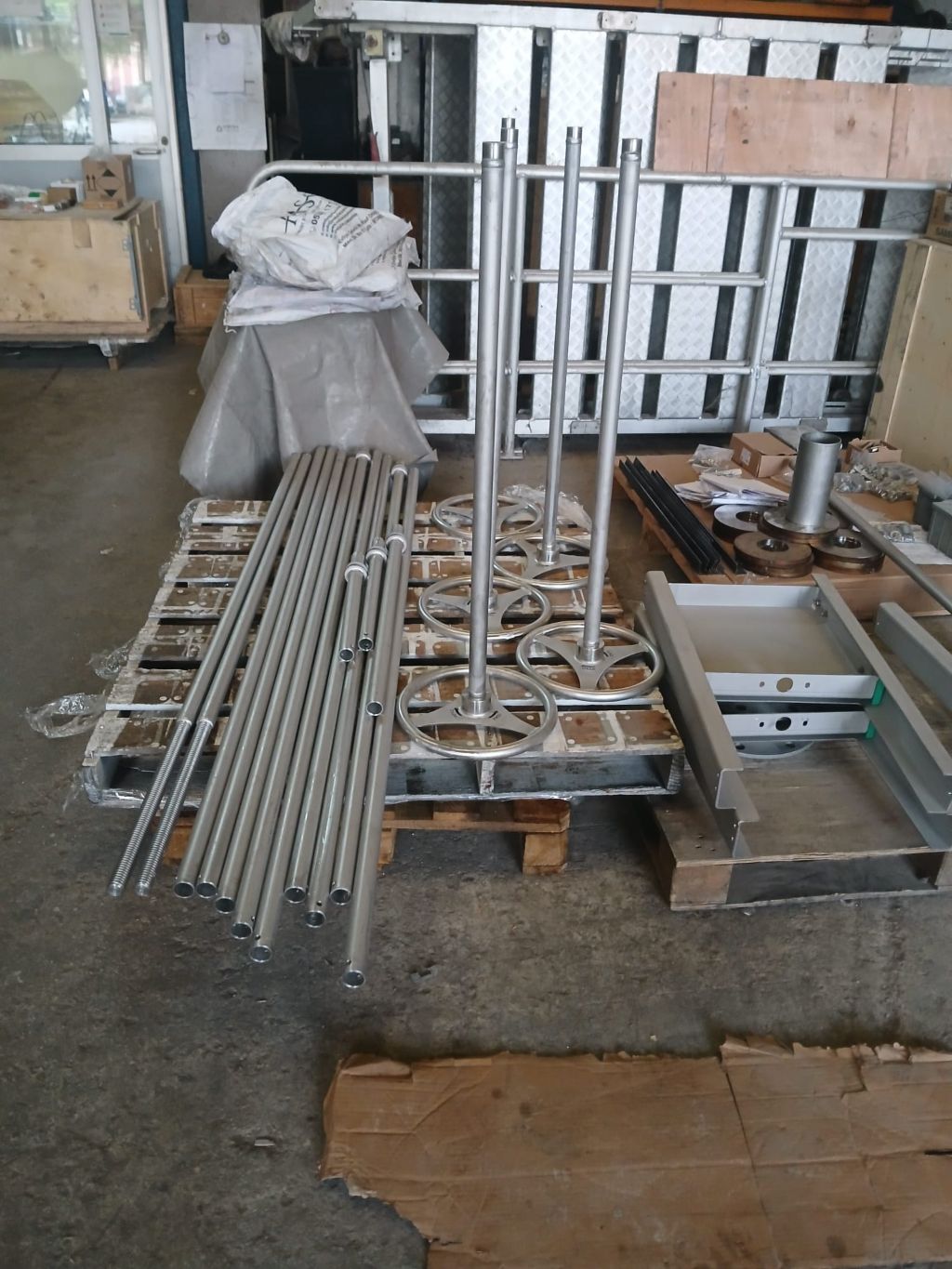

Husillo: AISI 316L, no ascendente
Tuerca del husillo: Bronce
Volante: AISI 316L (removible)

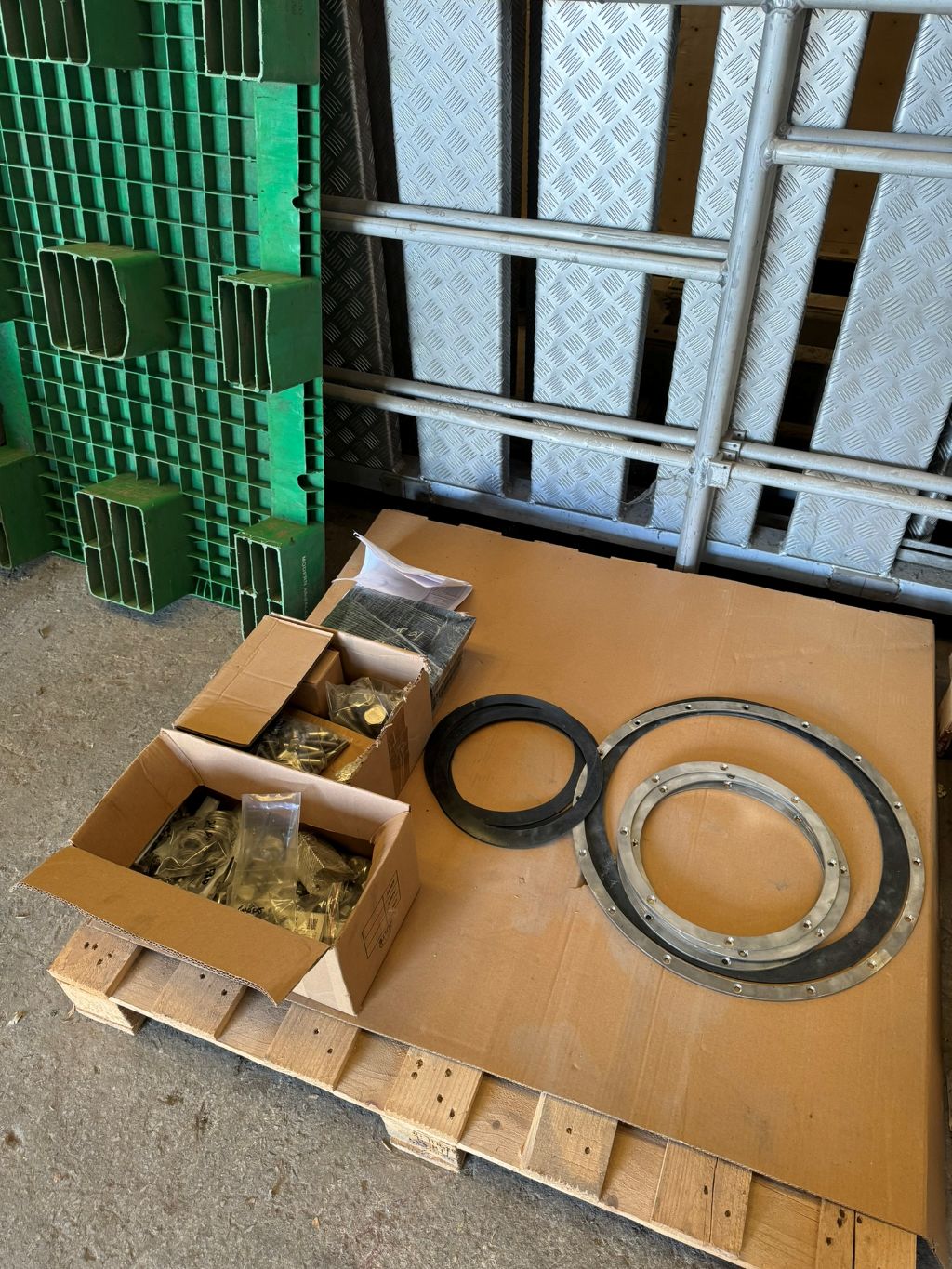

Sello: EPDM
Elementos de fijación: A4
DN400 – 1 pza
Tipo: Tipo brida
Husillo: Simple
Dimensiones
Apertura libre: DN 400
Profundidad de instalación: 4320 mm
Carga hidráulica y sentido: 4000 mm / Off-seat
DN200 – 1 pza
Tipo: Tipo brida
Husillo: Simple
Dimensiones
Apertura libre: DN 200
Profundidad de instalación: 10,340 mm
Carga hidráulica y sentido: 8000 mm / Off-seat

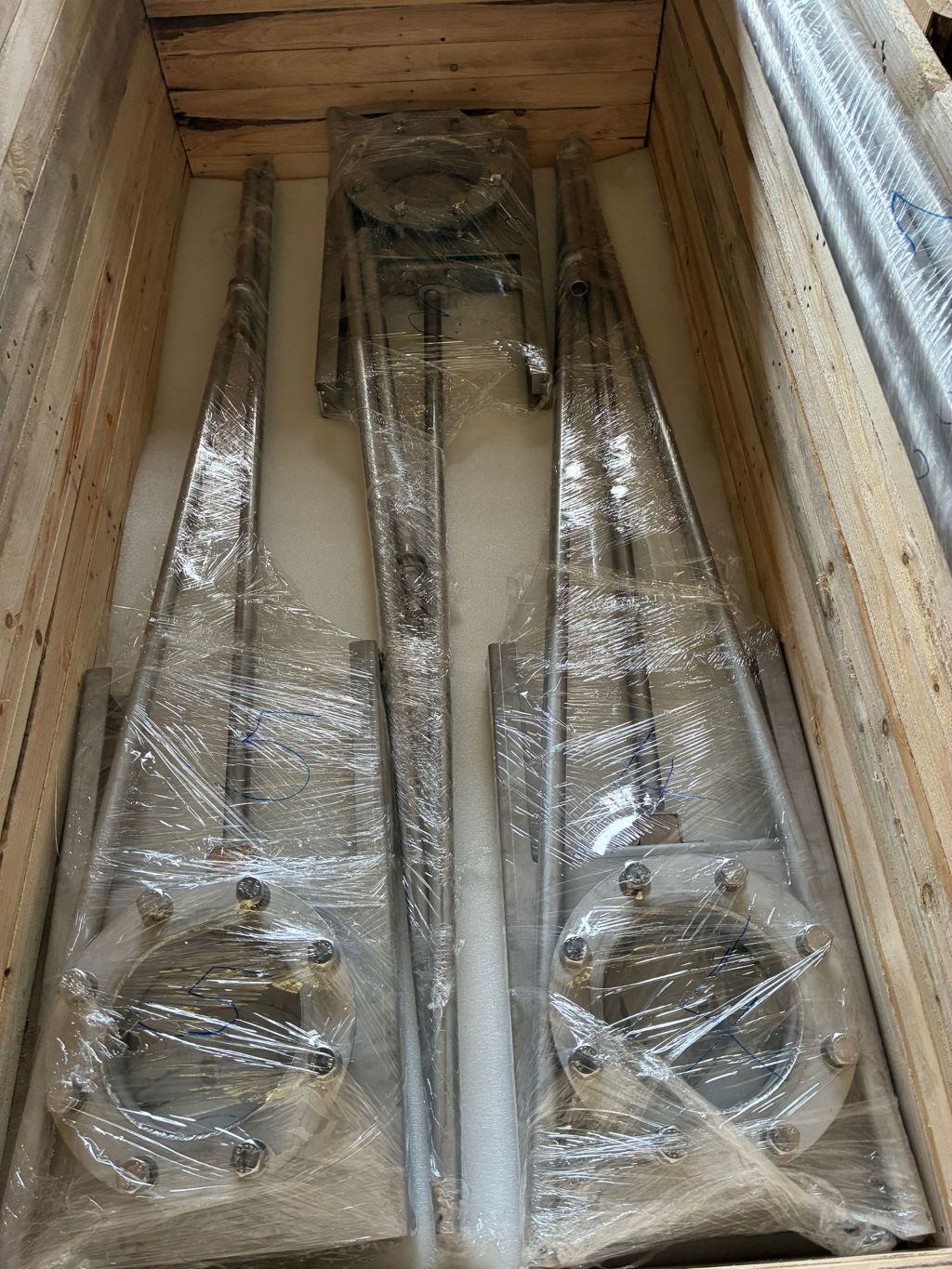

DN200 – 3 pzas
Tipo: Tipo brida
Husillo: Simple
Dimensiones
Apertura libre: DN 200
Profundidad de instalación: 5125 / 6740 / 4785 mm
Carga hidráulica y sentido: 5000 y 6000 mm / Off-seat
Tasa de fuga
On-seat: L ≤ 0.02 L/s (por metro de perímetro de asiento)
Off-seat (H ≤ 6 m): L ≤ 0.04 L/s (por metro de perímetro)
Off-seat (H ≥ 6 m): L ≤ 0.04 + (0.017 × (carga sin asiento − 6))
